Опция Закраски позволяет задавать радиус инструмента. Модель сравнивается с размером инструмента и области, где модель была бы обработана в размер или где остался бы материал, подсвечиваются.

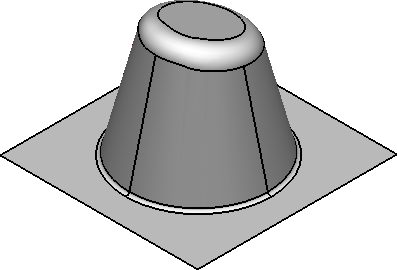

Рассмотрим следующую модель:
Закрасим её с помощью опции "Проверка минимального радиуса", чтобы увидеть области, где мог остаться материал:
- Задайте Радиус кромки фрезы, которая будет использоваться, чтобы проверить модель с помощью страницы Анализ поверхностей диалога Параметры, который открывается выбором опции Файл > Параметры > Параметры приложения > Инструменты > Анализ > Анализ поверхностей.
- Откройте вкладку Визуализация > панель Закраска > Минимальный радиус.

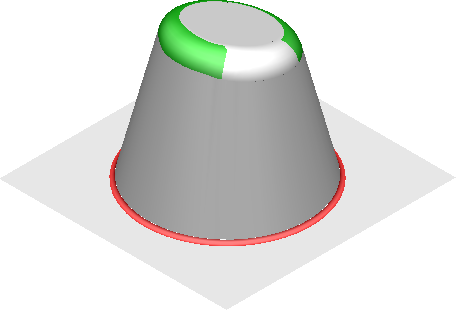

Модель окрашивается, и становятся видны области, которые могут быть обработаны в размер, и области, где останется материал. Каждый цвет закраски рассматривается ниже:
- Красный - показывает области, где внутренний радиус меньше, чем диаметр режущего инструмента. Здесь при обработке останется часть материала. Однако если вы решите обработать модель с изнанки, эти области будут обработаны в размер.
- Зеленый - показывает области, где наружный радиус меньше, чем диаметр режущего инструмента. Эти области будут обработаны в размер. Однако если вы решите обработать деталь с изнанки (например, обработать матрицу как противоположность пуансону), в этих областях останется материал.
- Белый - эти области будут обработаны в размер.
