Используйте функционал автоматической обрезки для создания тела из группы пересекающихся необрезанных поверхностей:
Прим.: Доступность этого функционала зависит от типа лицензирования.
- Откройте вкладку Главная > панель Выборка > Все поверхности.
Выбираются все поверхности в текущей модели.
- Откройте вкладку Тело > панель Из объектов > Автоматически обрезать поверхности, чтобы открыть диалог Автоматическая обрезка:
- Используйте слайдер диалога для управления количеством поверхностей, используемых для обрезки и генерирования тела.
Совет: PowerShape оценивает часть поверхностей, которые нужно сохранить и удалить. Это определяется начальным положением слайдера.
- Кроме того, вы можете вручную выбрать поверхности, чтобы открылся диалог Грань. С помощью следующих опций можно включить или исключить поверхности из обрезки.
Оставить - выберите опцию, чтобы включить поверхность в операцию обрезки. Поверхность подсвечивается зеленым цветом. Это означает, что данная опция выбрана.
Автоматически - выберите эту опцию, чтобы позволить программе PowerShape принимать решения о сохранении или удалении поверхности в зависимости от настроек слайдера.
Удалить - выберите опцию, чтобы исключить поверхность из операции обрезки. Поверхность становится скрытой, если опция Показать вручную удаленные поверхности погашена.
- Кроме того, вы можете вручную выбрать поверхности, чтобы открылся диалог Грань. С помощью следующих опций можно включить или исключить поверхности из обрезки.

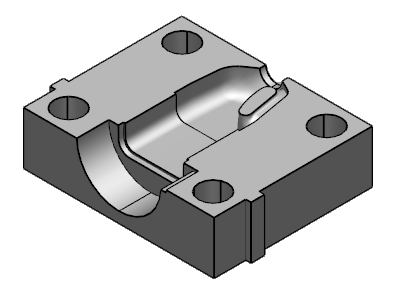

- Нажмите OK, чтобы закрыть диалог и генерировать тело.
Прим.: Поверхности, используемые для создания тела, после завершения обрезки перемещаются на новый слой. Кроме того, созданное тело становится активным, если в процессе создания других активных тел в модели не существует.
Прим.: Если не удается создать тело с помощью функции Автоматической обрезки из-за ошибки Булевой операции, открывается диалог с сообщением об ошибке.
