Создание параметров в таблице

Если модели требуют сложных вычислений или содержат специальные данные, связанные с вычислениями, их значения могут быть созданы и отредактированы в таблице Microsoft Excel, хранящейся с моделью.

В каждой новой модели есть новая пустая электронная таблица, готовая к использованию.

Прим.: Для работы с опциями электронной таблицы нужна Лицензия Microsoft Excel.

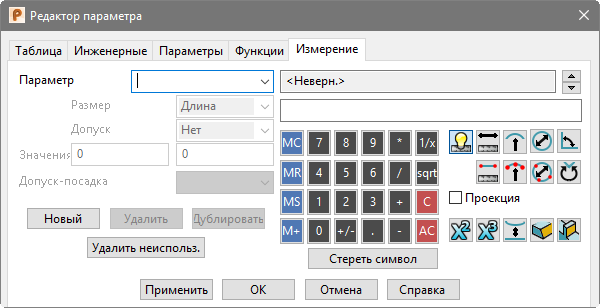

1. Откройте вкладку Главная > панель Утилиты > Параметры, чтобы открыть диалог Редактор параметров.
2. Выберите страницу Таблица.



3. Нажмите , чтобы открыть таблицу Microsoft Excel.

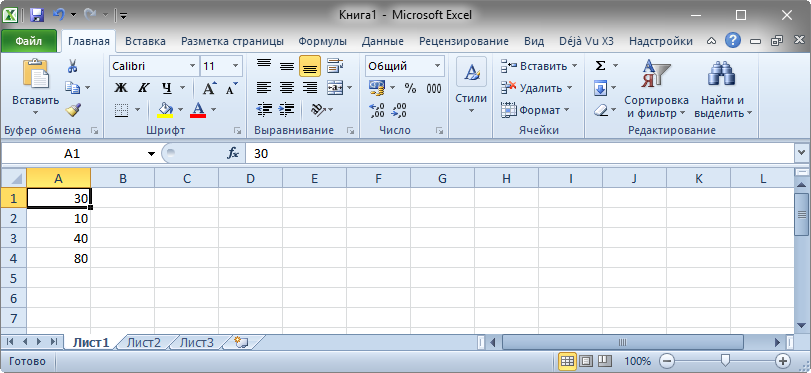

4. Введите значения и любые вычисления в таблицу.



5. Выберите Файл и выберите Закрыть и вернуться в New_Model_1, где New_Model_1 - это имя текущей модели в PowerShape.
6. В диалоге Редактор параметра выберите Новый и введите имя параметра в текстовом поле Параметр.
7. В текстовом поле Ячейка введите ячейку для значения, с которым вы будете работать.

   Например, введите A3.

8. Нажмите . Значение ячейки отображается в текстовом поле Выражение.



9. Нажмите Применить для сохранения параметра и продолжения.
10. Нажмите OK для сохранения параметра и выхода.
