Развертка конуса

Чтобы выполнить развертку конуса:

1. Коническая проекция в этом типе разверток проводится примитивной конусной поверхностью, которую сначала нужно создать. Необходимо создать Конус-примитив, который точно совпадает с конической формой объекта, который нужно развернуть.

   На картинке показан конус-примитив, расположенный близко к исходной поверхности конуса бутылки:



2. Выберите исходный конус и конус-примитив.
3. Откройте вкладку Кривая > панель Из выборки > Наложить > Развертка.
4. Нажмите кнопку Далее.

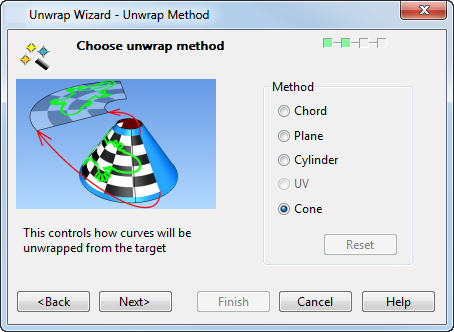

   Опция метода наложения Конус выбирается автоматически:



   Визуальный эффект шахматной доски отображается на целевом объекте и демонстрирует эффект от метода наложения Конус:



5. Нажмите кнопку Далее. Откроется страница Выбор объектов Мастера развертки.
6. Выберите опцию Границы лоскута. Откроются направляющие для разворачиваемых кривых.

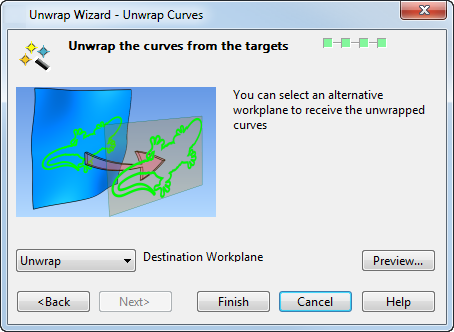

7. Нажмите кнопку Далее. Появится страница Развернуть кривые.



8. Нажмите кнопку Просмотр.

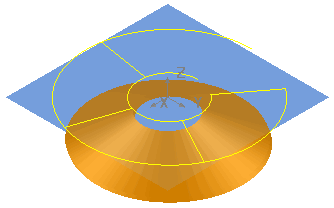

9. Нажмите кнопку Готово. Создается развертка кривых с направляющими.
