Диалог Установить расширенные свойства для Power-элементов

Используйте диалог Установить расширенные свойства для Power-элементов для изменения правил пересечения, связанных с Power-элементом.

• Power-элементы - этот столбец содержит список Power-элементов исходного компонента. Если нужно изменить правила пересечения с Power-элементом, выберите Power-элемент из этого списка.

  Power-элементы, скрытые с помощью опции Скрыть по параметру, имеют значок .

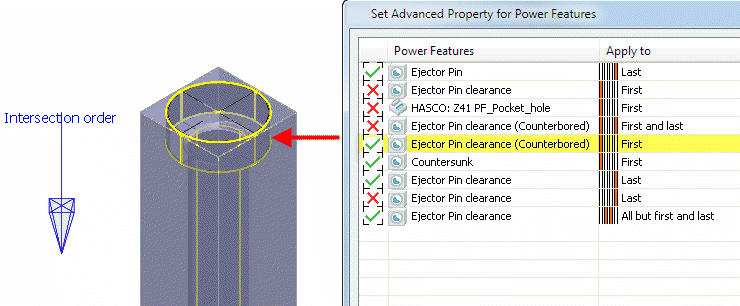

  Непогашенные Power-элементы, выбранные из списка диалога, подсвечиваются в сборке:



• Применить к - каждый Power-элемент содержит правило, задающее его применение. Эти правила основываются на порядке, в котором исходный компонент (например, винт), пересекает целевой компонент (например, пластину). Таким образом, винт использует ступенчатое отверстие с зазором в Первой пластине для пересечения с ней.

  Каждый исходный компонент имеет вектор направления, используемый для упорядочивания этих пересечений (изображается синей стрелкой в диалоге Сводка Power-элементов). Это направление можно изменить с помощью кнопки Изменить Направление. Первое пересечение - это ближайшая точка по этому направлению на исходном компоненте, Последнее пересечение - самая дальняя точка.

  Для данного набора пересечений между исходным и целевым компонентами данный столбец показывает на то, как нужно применить Power-элементы. Эти опции позволяют конкретизировать, копируется ли Power-элемент в определённый целевой компонент, основанный на порядке пересечения целевых компонентов. Опции, которые могут встретиться в данном столбце, объясняются в следующей таблице.

Применить к	Действие
	Копировать элемент во все компоненты.
	Копировать элемент во все компоненты, кроме первого.
	Копировать во все целевые компоненты, кроме первого и последнего.
	Копировать элемент во все компоненты, кроме последнего.
	Копировать элемент во все компоненты, кроме n-го. Например, если n равно 3, элемент будет скопирован во все компоненты, кроме третьего.
	Копировать элемент только в первый компонент.
	Копировать элемент только в первый и последний компонент.
	Копировать элемент только в первый и второй компонент.
	Копировать элемент только в последний компонент.
	Копировать элемент только в последний и предпоследний компонент.
	Копировать элемент только в n-й компонент. Например, если n равно 3, элемент будет скопирован только в третий компонент.

Чтобы изменить опцию столбца "Применить к":

1. Щёлкните по ряду, который нужно изменить.
2. Выберите опцию из выпадающего списка Применить к. Если вы выберете опции выпадающего списка Количество или Все, кроме n-го, опция Количество становится активной.

• Количество - введите номер используемого компонента с помощью опции Количество или Все, кроме n-го.
• Изменить направление - измените направление Power-элемента с помощью диалога ЛСК.
• - скрывает/показывает значок Порядок пересечения.
