Выбор границ штриховки

Границу штриховки можно выбрать двумя способами:

• Выберите область, ограниченную каркасным объектом:
  • Щёлкните мышью по свободному пространству области, ограниченной каркасными объектами.

    Данная операция заштриховывает область А:



• Используйте каркасный объект для задания границы:
  1. Щёлкните по каркасному объекту как первому объекту границы штриховки.

     Как только объект выбран, открывается панель инструментов Создать штриховку, и граница выбирается автоматически.

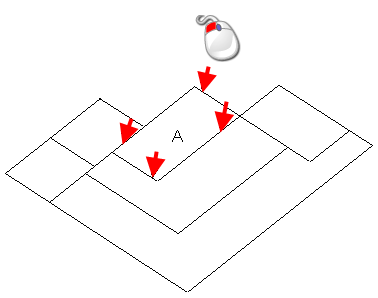

  2. Выберите объект рядом с местом пересечения, где граница штриховки должна повернуть налево. Например, чтобы заштриховать область А, выберите объекты, как показано на рисунке:

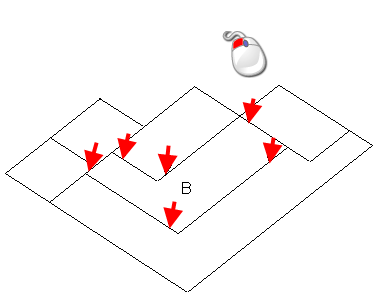

     Чтобы заштриховать область В, выберите объекты следующим образом:



     Если выбран режим На разветвлениях налево на панели инструментов Создать штриховку, вы можете выбрать завершенную границу штриховки одним щелчком мыши.

  3. Как только выбрана требуемая граница, нажмите кнопку Сохранить на панели инструментов. Выбранный шаблон штриховки добавляется в заданную область.

Чтобы отредактировать границу штриховки, используйте панель инструментов Создать штриховку. Эта панель используется по аналогии с панелью инструментов Контур.

Завершив создание штриховки, вы можете отредактировать ее.

Совет: Настройки по умолчания для шаблонов штриховки можно изменить на странице Штриховка вкладки Drafting диалога Параметры.
