Чтобы выбрать компонент из каталога:

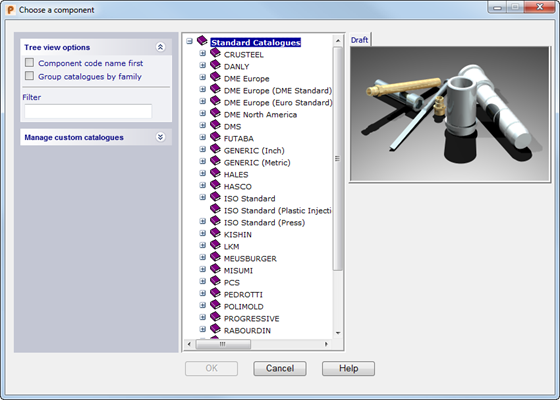

- Выберите вкладку Сборка > панель Компонент > Мастер, чтобы открыть диалог Выберите компонент:
- Используйте опции для выбора компонента:
Параметры вида дерева - управляет порядком отображения каталогов в дереве.
- Сначала код компонента - выберите эту опцию, чтобы все компоненты в списке числились под номерами деталей каталога.
- Группировать каталоги по серии - отключите данную опцию, чтобы каталоги индивидуальных производителей располагались отдельно. Выберите эту опцию, чтобы каталоги группировались по производителям.
DME-North America
DME Европа
DME Европа (DME Стандарт)
DME Европа (Евро-Стандарт)
все каталоги появляются в ветке DME.
Управлять специальными - используйте опции данного раздела, чтобы создать, отредактировать и структурировать каталоги. Подробнее об этом функционале можно узнать в разделе Специальные каталоги справочного руководства Toolmaker.

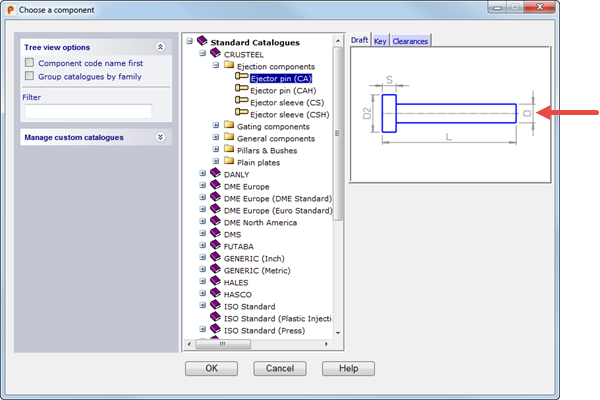

- выберите каталог, чтобы открыть список компонентов. Выберите компонент, который нужно создать. В диалоге появляется его изображение:
Изображение сопровождается размерами, которые можно задать для выбранного компонента. Для определённых типов компонентов над изображением также появляются вкладки. Выбирая разные вкладки, можно получить разные изображения компонентов. Это облегчает просмотр всех параметров сложных компонентов.
- Нажмите кнопку OK, чтобы выбрать компонент и открыть страницу мастера компонентов в окне браузера.
У каждого компонента своя страница в окне браузера. Эта страница используется для задания размеров компонента.
Нажмите отмена, чтобы закрыть диалог без сохранения изменений.
