Использование "Доктора сетки" для исправления сетки

Доктор сетки анализирует и исправляет ошибки в выбранной сетке в четыре этапа. На этапе Предварительного исправления определяются топологические ошибки (такие как дубликаты вершин и некорректные кромки) и автоматически вносятся PowerShape. На последующих этапах определяются разрывы, отверстия и пересечения в сетке. Вы можете использовать Доктор сетки для автоматического исправления или выбрать специальный метод устранения дефектов.

Для проверки сетки на наличие дефектов с помощью Доктора сетки:

1. Выберите сетку.
2. Выберите вкладку Инструменты для работы с сеткой > панель Исправление > Доктор сетки, чтобы открыть диалог Доктор сетки:

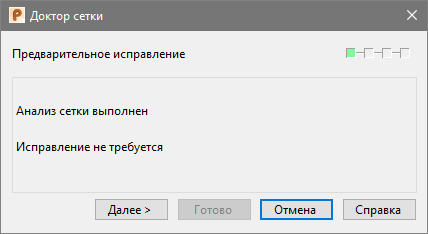

   На этапе Предварительного исправленияопределяются топологические ошибки, устранив которые, с сеткой можно будет работать в PowerShape, а также указывается требуемое число исправлений.

   Прим.: Если на данном этапе обнаруженные дефекты исправить невозможно, сетку небезопасно использовать в PowerShape и переходить к следующему этапу нельзя.
3. Нажмите кнопку Далее.

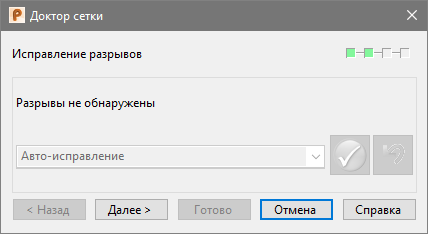

   На этапе Исправления разрывов определяются разрывы в сетке:



4. Выберите метод исправления в выпадающем списке:
   • Авто-исправление выбирает наиболее оптимальный метод исправления дефектов из числа доступных.
   • Сшить разрыв - единственная опция, доступная для закрытия разрывов.
5. Нажмите кнопку , чтобы обработать все ошибки, обнаруженные на этом этапе.
   Прим.: Чтобы выбрать и обработать отдельные ошибки (например, использовать разные методы исправления подобных ошибок), щёлкните мышью по границе ошибки или обведите ошибки рамкой, чтобы выбрать их.
6. Повторите шаги с 3 по 5, чтобы пройти этапы исправления Отверстий и Пересечений.

   Методы, доступные для исправления отверстий:

   • Закрыть отверстие плоскостью - для генерирования закрывающих треугольников используется плоская поверхность, оптимально подогнанная по границе отверстия.
   • Закрыть отверстие криволинейной поверхностью - для генерирования закрывающих треугольников используется криволинейная поверхность, оптимально подогнанная по границе отверстия.
   • Закрыть отверстие тангенциально-непрерывной поверхностью - для генерирования закрывающих треугольников используется оптимально подогнанная поверхность, имеющая такое же направление касательной на границе отверстия, что и сетка.
   • Удалить треугольники

   Для исправления пересечений выберите опцию Удалить треугольники.

7. Нажмите кнопку Готово, чтобы принять изменения и закрыть диалог. Нажмите кнопку Отмена, чтобы отменить не примененные изменения и закрыть диалог.
   Прим.: Чтобы завершить работу Доктора сетки после успешного применения исправления, нажмите Готово.
