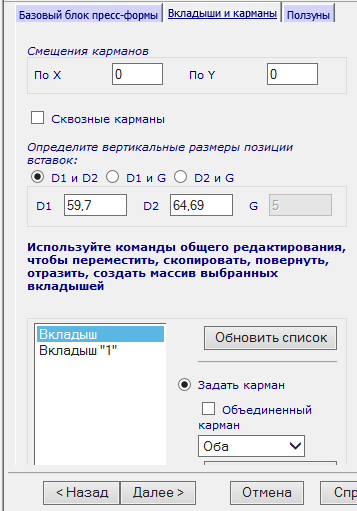

В этой вкладке задаётся положение вкладышей или карманов.
- Если для создания вкладышей используется Мастер формообразующих, их верные размеры вводятся автоматически. Если вы создаете пустой карман, введите атрибуты этого кармана.
Смещение карманов - смещает положение кармана внутри плит матрицы или пуансона.
Сквозные карманы - выберите эту опцию, чтобы создать сквозной карман в плитах матрицы и пуансона.
Определите вертикальные размеры позиции вкладышей - это вертикальные положения вкладышей, определяемое парами размеров:
D1 и D2
D1 и G
D2 и G
- Обновить список - обновляет список вкладышей.
- Выберите вкладыши из списка. Выберите несколько вкладышей с помощью мыши и клавиш SHIFT и Ctrl.
- Используйте следующие опции создания кармана:
- Задать карман - это опция по умолчанию.
- Объединенный карман - выберите эту опцию, чтобы создать объединённый карман для всех вкладышей. Если опция отключена, для выбранных вкладышей создаются отдельные карманы.
- Используйте этот выпадающий список, чтобы выбрать объект, в котором будет присутствовать карман: Матрица, Пуансон или Оба.
- Нажмите кнопку Карман, чтобы открыть диалог Карман. Его можно использовать, чтобы задать Уклон, Углы и Скругления выбранных вкладышей.
