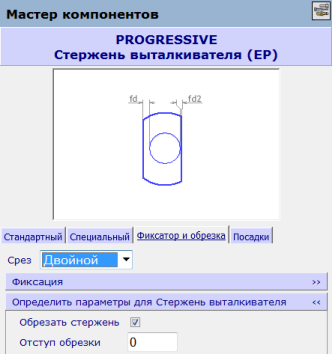

Вкладка Фиксатор и обрезка содержат параметры одиночных или двойных стержней со шпоночными пазами, доступными для гладких, ступенчатых, дисковых стержней выталкивателя и шпилек. Открывшиеся параметры зависят от типа создаваемого компонента.
Обозначения параметров относятся к размерам на чертеже в данном диалоге.
Фиксация - щёлкните по закрашенной панели для открытия опций.
Определить параметры для Стержень выталкивателя - щёлкните по закрашенной панели, чтобы скрыть опции.
- Обрезать стержень — по умолчанию стержни выталкивателя и диски обрезаются при создании. Отключите опцию, если обрезка не нужна.
- Отступ обрезки - выберите опцию в выпадающем списке, чтобы задать место обрезки компонента выталкивателя.
- Грань - выберите опцию в выпадающем списке, чтобы задать обрезаемую грань.
- Отступ обрезки - (Доступна в случае выбора стержня выталкивателя). Отступ позволяет обрезать стержень так, что он проецируется из поверхностей изделия. Это компенсирует давление на стержень, когда пресс-форма закрыта и гарантирует, что в данном положении стержень расположен не ниже уровня поверхности изделия. Таким образом, обеспечивается хорошее качество спрессованной детали.
Функция - данная опция задаёт, какой компонент вы намереваетесь разместить на данном компоненте. Выберите опцию из выпадающего списка или используйте опцию Выбран на модели по умолчанию, чтобы выбрать компонент в модели.
Позиционирование компонента - выберите эту опцию и нажмите кнопку Применить на странице браузера, чтобы добавить объект в сборку. Можно позиционировать его, используя следующие методы моделирования сборок.
- Выберите существующий компонент. Допустимые привязки становятся видимы на новом компоненте.
- Щёлкните по привязке нового компонента. Допустимые привязки становятся видны на существующем компоненте. Есть два типа привязок существующего компонента: плоскостная и осевая.
Плоскостная привязка - показана стрелкой. Если навести курсор на привязку, привязка нового компонента выравнивается в плоскости существующей привязки. Если щёлкнуть мышью, новый компонент помещается на курсор и выравнивается с плоскостной привязкой.
Осевая привязка - показана стрелкой с кружком внизу. При наведении курсора на привязку привязка нового компонента фиксируется на осевой привязке. Если щёлкнуть мышью в любом другом месте экрана, не перемещая курсор над другой привязкой, новый компонент будет привязан к этой осевой привязке.
- Как только новый компонент добавлен к существующему компоненту, появляется следующий. Отмените команду, нажав
на Панели инструментов быстрого доступа. Новый компонент исчезает.
Компонент также регистрируется как компонент сборки. Можно создать другие копии этого компонента или изменить его с помощью методик моделирования сборок.
- Нажмите кнопку Применить, чтобы создать компонент.
