Используйте опцию Привязка к ключевым точкам для определения ключевых точек модели в процессе ввода точек. При работе с каркасными объектами курсор выполняет привязку к ближайшей ключевой точке.
Когда выбрана данная опция, курсор меняется на
, чтобы напомнить, что ввод точки ограничен вводом ключевых точек.
Для активации опции Привязка к ключевым точкам:
- На панели состояния щелкните правой кнопкой мыши
, чтобы открыть всплывающую панель Интеллектуальный курсор.
- Нажмите
Привязка к ключевым точкам.

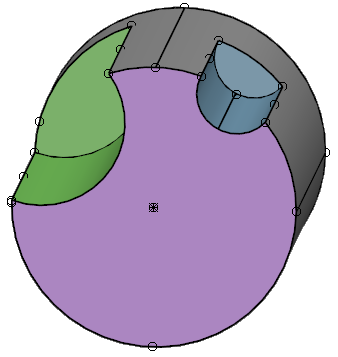

В процессе моделирования тел точки привязки автоматически вычисляются для следующих геометрических точек:
- Углы
- Центры плоских граней
- Центры криволинейных ребер
- Средние точки прямолинейных ребер
- Касательные к криволинейным ребрам
Данные точки привязки становятся видимы, когда вы входите в режим создания тел.
