Используйте вкладку Инструменты для работы с облаком > панель Создать > Кривая, чтобы генерировать кривую из выбранного облака с помощью диалога Создать кривую:
- Выберите облако.

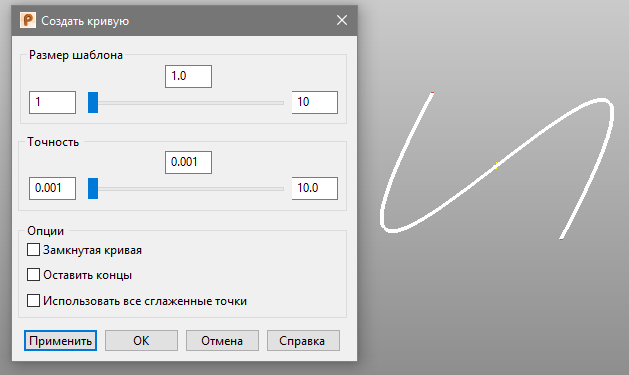

- Откройте вкладку Инструменты для работы с облаком > панель Создать > Кривая. Откроется диалог Создать кривую, и отобразится кривая, созданная согласно настройкам по умолчанию:
Прим.: Считается, что точки облака располагаются по порядку. Если облако было импортировано, первая точка будет началом кривой, а последняя точка - ее концом. - Используйте слайдеры диалога Создать кривую для создания требуемой кривой:

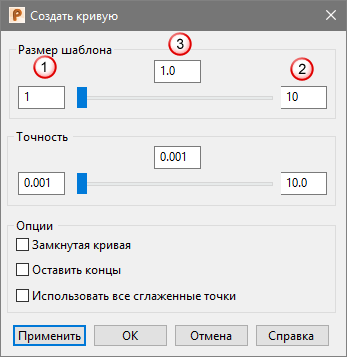

Для каждого слайдера отображаются следующие значения:
- минимальное
- максимальное
- текущее

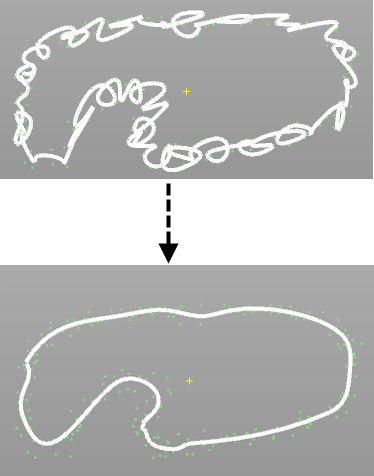

Используйте комбинацию слайдеров для создания плавной кривой из облака:
- Используйте слайдер Размер шаблона для управления числом точек шаблона для создания более плавного приближения облака к кривой. Минимальное значение равно 1.
- Используйте слайдер Точность, чтобы задать максимальное расстояние от любой точки облака до ближайшей части кривой. Минимальное значение равно 0.
- минимальное
- Создайте замкнутую кривую из незамкнутой с помощью опции Замкнутая кривая.
Когда выбрана опция Замкнутая кривая, становятся доступными следующие команды:
- Оставить концы, чтобы начать и завершить кривую точно в начальной и конечной точках облака.
- Использовать все сглаженные точки, чтобы использовать меньшие шаблоны в начале и конце кривой, в том случае, если в облаке доступно небольшое количество точек.
