Используйте страницу Кривые диалога Параметры, чтобы установить параметры кривизны для построения B-сплайнов и g2-кривых и автоматического создания контура в процессе построения скругления.
- Выберите опцию Файл > Параметры > Параметры приложения > Объект > Кривая.
- Используйте следующие опции, чтобы задать настройки создания кривой:
Непрерывная кривизна
Опции задают нулевое значение параметра кривизны в начальной и конечной точках при построении B-сплайнов и g2 кривых.

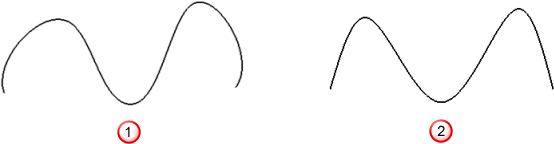

Нулевая кривизна приводит к эффекту плоской кривой.
Ненулевая кривизна
Нулевая кривизна
Скругления
Следующие две опции используются с опциями вкладки Кривая > панель Создать > Скругление > Скругление / Скругление с обрезкой, когда два соседних объекта обрезаются и между ними создается кривая скругления.
Подсказка возможных решений - если эта опция выбрана, и опция Автоматически создавать контур по обрезке также включена, контур будет создан только для 4 из 8 потенциальных решений обрезки, которые предлагаются опцией вкладки Кривая > панель Создать > Скругление > Скругление с обрезкой. Это происходит потому, что корректный контур не может быть создан автоматически в местах "перескакивания" траектории при выполнении обрезки.
Автоматически создавать контур по обрезке - выберите эту опцию, чтобы автоматически создавать контур при обрезке скругления.
