Визуализация отличий моделей

Визуальные отличия моделей - инструмент, дающий визуальное представление различий между двумя версиями модели. При этом рассматриваются поверхности, тела и символы, созданные путём импорта триангулированных файлов.

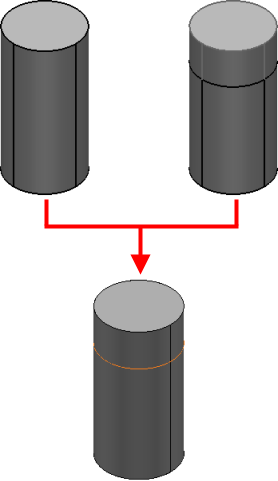

Визуальные отличия являются результатом сравнения двух моделей, имеющих одинаковую форму, и не зависят от способа создания моделей. Рассмотрим это на примере создания моделей, изображённых внизу:

Первая модель - отдельное тело-цилиндр. Вторая модель была создана путём соединения двух тел и образует цилиндр того же размера. Если для данных моделей использовать опцию "Визуальные отличия моделей", различия не определяются.

Чтобы использовать опцию "Визуальное отличие модели" для сравнения версий модели:

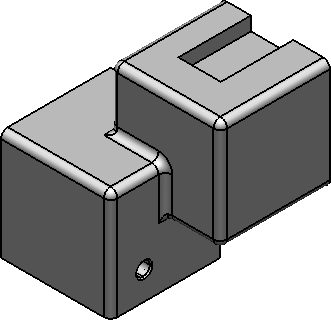

1. Создайте модель, показанную ниже. Сохраните модель как model-visual-diff.



2. Скопируйте модель в новую модель. Сохраните эту модель как model-visual-diff2.
3. На второй модели:

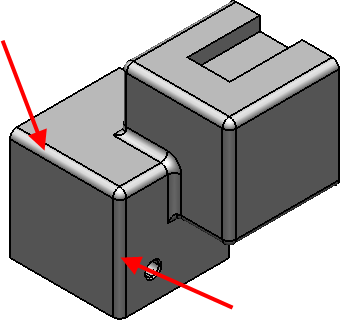

   • Удалите скругление, показанное ниже:



   • Увеличьте размер отверстия до 15.
4. Откройте вкладку Визуализация > панель Модель > Визуальное отличие.

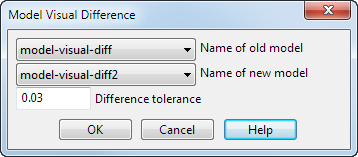

   Появится диалог Визуальные отличия моделей:



5. Выберите Имя старой модели из выпадающего списка.
6. Выберите Имя новой модели из выпадающего списка.
7. Нажмите кнопку OK.

   Появится окно Визуальное отличие . Окно показывает разницу между моделями. Несмотря на то, что можно передвигаться по окну, вы не можете что-либо выбрать в нем, а любое изменение, сделанное в моделях в этой точке, не отражается в существующем окне Визуальное отличие.

Совет: Если вы меняете какую-то из моделей и при этом необходимо получить новое изображение различий, то нужно создать другое окно "Визуальное отличие". Поддерживается только одно окно Визуальное отличие, то есть, создавая новое окно, старое окно закрывается.

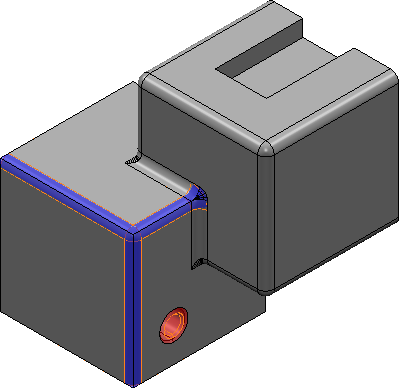

8. Поворачивайте модель в окне до тех пор, пока оно не будет выглядеть так, как показано ниже.



   Вы заметите следующее:

   • Область, с которой было удалено скругление, показана синим. Это показывает, что на модель был добавлен материал.
   • Изменение в размере отверстия показано красным. Это показывает, что материал был удален из модели.

   Эти цвета являются цветами по умолчанию для добавления и удаления материала. Вы можете изменить настройки по умолчанию с помощью страницы Параметры. Подробности смотрите в разделе Опции визуального отличия моделей.
