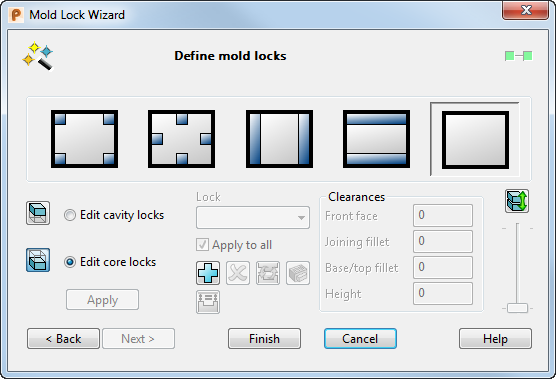

Мастер крепления пресс-формы - страница "Задайте фиксаторы"

Данная страница позволяет задать компоновку и зазоры фиксаторов пресс-формы.

Можно выбрать заранее заданную компоновку фиксаторов или задать собственную, выбрав опцию пользовательской компоновки и редактируя фиксаторы.

	Разместите четыре фиксатора по углам вкладышей
	Разместите четыре фиксатора в центре каждой кромки вкладыша
	Создайте пары фиксаторов вдоль правой и левой кромок вкладышей
	Создайте пары фиксаторов вдоль верхней и нижней кромок вкладышей
	Пользовательская компоновка без предварительных фиксаторов

При использовании преопределённых компоновок выпуклая часть фиксатора (выступ) всегда добавляется во вкладыш пуансона, а вогнутая половина (карман) - во вкладыш матрицы.

Все предварительные половины фиксаторов пресс-формы отображаются как инструментарий, а текущая активная половина содержит маркеры привязки. Фиксаторы пронумерованы согласно именам, содержащимся в выпадающем списке Фиксатор. Цвет номера активного фиксатора отличается от цвета номеров других фиксаторов.

— Показать / скрыть вкладыш матрицы.

— Показать / скрыть вкладыш пуансона.

Матрица - редактируйте фиксаторы матрицы, выполнив соответствующие изменения в фиксаторах пуансона.

Пуансон - редактируйте фиксаторы пуансона, выполнив соответствующие изменения в фиксаторах матрицы.

При выборе опции Матрица или Пуансон, неиспользуемый вкладыш становится погашенным, что облегчает редактирование. По умолчанию опция Пуансон выбирается автоматически, а вкладыш матрицы при этом скрыт.

Фиксатор - имя текущего активного фиксатора отображается в поле. Чтобы изменить активный фиксатор, выберите другой из выпадающего списка.

Если Мастер крепления пресс-формы уже использовал эти вкладыши для создания фиксаторов, они автоматически распознаются и добавляются в выпадающий список Фиксатор. Любой фиксатор пресс-формы из выпадающего списка можно отредактировать с помощью опций, доступных на этой странице мастера.

Применить ко всем - выберите эту опцию, чтобы применить изменения, выполненные в текущем фиксаторе, ко всем фиксаторам этой компоновки. Опция не доступна, если используется пользовательская компоновка. В данном случае редактирование фиксаторов производится индивидуально. Если опция отключена, изменения выполняются только в текущем фиксаторе.

Прим.: Опция Применить ко всем может применяться только к обновлённым размерам. Следовательно, если опция включена и обновлена длина фиксатора, длины всех фиксаторов матрицы и пуансона обновятся. Если значения ширины этих фиксаторов были разными, они сохранят свои первоначальные размеры.

— добавляет новый фиксатор ко вкладышам. Эта опция доступна только при использовании пользовательской компоновки.

Чтобы добавить новый предварительный фиксатор:

Разместите выпуклую половину предварительного фиксатора на вкладыше и нажмите левую кнопку мыши.

Можно разместить выпуклую половину фиксатора на вкладыше матрицы или пуансона. Соответствующая вогнутая половина фиксатора автоматически позиционируется на другом вкладыше.

1. Нажмите кнопку Добавить новый фиксатор . Предварительный фиксатор прикрепляется к курсору. Если необходимо, можно отсоединить курсор, щёлкнув в любом месте графического окна, удалённом от данных вкладышей.
2. Разместите выпуклую половину предварительного фиксатора на вкладыше и нажмите левую кнопку мыши.
3. Можно разместить выпуклую половину фиксатора на вкладыше матрицы или пуансона. Соответствующая вогнутая половина фиксатора автоматически позиционируется на другом вкладыше.

— удалить фиксатор. Опция удаляет обе половины активного фиксатора. Другой фиксатор (если доступен) автоматически становится активным.

— переключение вогнутой/выпуклой половин. Если нажать эту кнопку, существующие фиксаторы выпуклой половины конвертируются в фиксаторы вогнутой половины.

Поэтому, если вогнутая половина была присоединена ко вкладышу пуансона, а вогнутая - ко вкладышу матрицы, выбор этой опции присоединит вогнутый фиксатор ко вкладышу матрицы, а выпуклый - ко вкладышу пуансона.

— откройте диалог Выступ для текущей половины активного фиксатора. Это позволит настроить размеры и позиционировать фиксатор. Выбор опции Применить в диалоге Выступ применит изменения ко второй половине фиксатора. Если опция Применить ко всем активирована, изменения также применяются к другим фиксаторам.

— выберите эту опцию, чтобы позиционировать выпуклые половины фиксаторов на активном вкладыше в одном положении Z. Оно будет настроено на значение Z фиксатора с самым высоким значением Z.

Прим.: Данная опция аннулирует команду Применить ко всем. Любые выпуклые половины фиксаторов на неактивном вкладыше игнорируются.

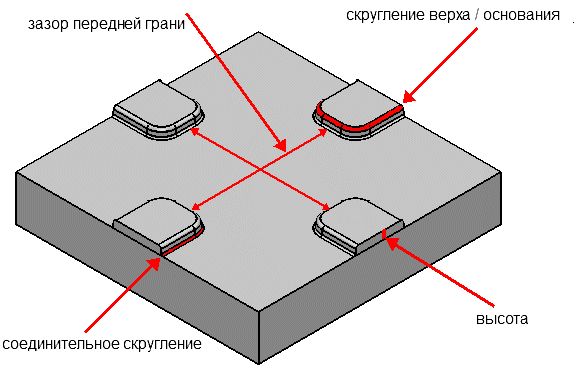

Зазоры - эти опции задают зазор между вогнутой и выпуклой половинами фиксаторов. Можно задать четыре зазора. Если включена опция Применить ко всем, любые изменения, выполненные в этом разделе, будут применены ко всем фиксаторам текущей компоновки.

Передняя грань - введите значение для изменения зазора между передними поверхностями половинок фиксаторов.

Эта опция доступна только при использовании второго варианта компоновки.

Соединительное скругление - введите значение для изменения радиального зазора соединительного скругления между половинами. Зазор соединительного скругления - это зазор между скруглениями, соединяющими элемент со вкладышем.

Верх/низ скругления - введите значение, чтобы изменить радиальный зазор между вогнутым скруглением основания и выпуклым скруглением верха.

Высота - введите значение, чтобы изменить высоту зазора между половинками фиксаторов.

Любые установленные зазоры применяются к неактивному фиксатору. Если высота активной половины фиксатора 10, а высота зазора устанавливается 1, неактивная половина фиксатора будет равна либо 11 (если неактивная половина - карман), либо 9 (если неактивная половина - выступ).

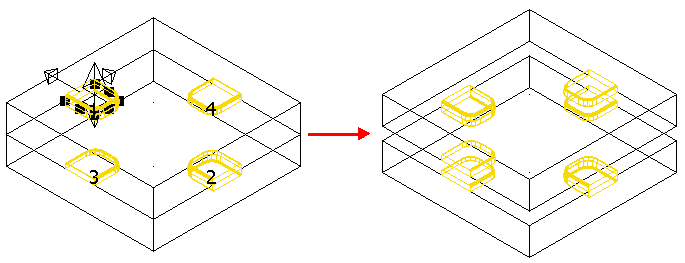

Если нажать кнопку Начать/завершить симуляцию открытия , слайдер становится активным, а все другие опции этой страницы становятся недоступными. Слайдер можно использовать для разделения вкладышей. Слайдер не доступен, если пользователь не находится в режиме симуляции.

Применить - создаёт фиксаторы из просмотров существующих фиксаторов. Если какие-либо фиксаторы имеют некорректный определитель, например, радиус скругления слишком большой, этот определитель отмечается серией пунктирных линий, и появляется сообщение с предупреждением.

Предупреждающее сообщение информирует о необходимости настройки половинки фиксатора. Пользователь может выполнить настройку или проигнорировать сообщение и создать фиксаторы.

Готово - закрывает Мастер крепления пресс-формы. Если существуют просмотр фиксаторов, а кнопка Применить для создания фиксаторов использована не была, выбор кнопки Готово повлечёт за собой создание фиксаторов.
