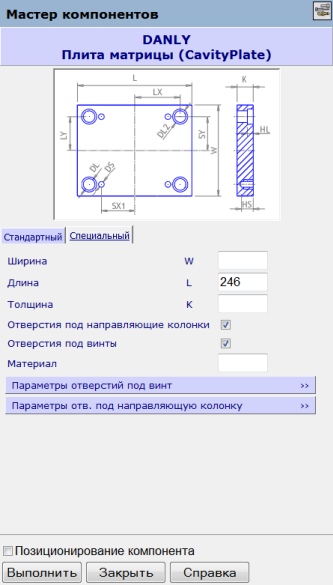

Используйте опции вкладки Специальный для изменения стандартных размеров:
Используйте такие опции, как Ширина пластины, Длина пластины и Толщина для изменения размеров. Точные параметры во вкладке Специальный отражают тип компонента, который нужно задать.
Материал - выберите международный номер стандарта на используемый материал.

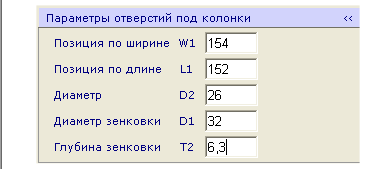

Щёлкните по окрашенной панели, чтобы открыть поля:
Задайте параметры и щёлкните по окрашенной панели еще раз, чтобы скрыть поля.
Функция - данная опция задаёт, какой компонент вы намереваетесь разместить на данном компоненте. Выберите опцию из выпадающего списка или используйте опцию Выбран на модели по умолчанию, чтобы выбрать компонент в модели.
Позиционирование компонента - выберите эту опцию и нажмите кнопку Применить на странице браузера, чтобы добавить объект в сборку. Можно позиционировать его, используя следующие методы моделирования сборок.
- Выберите существующий компонент. Допустимые привязки становятся видимы на новом компоненте.
- Щёлкните по привязке нового компонента. Допустимые привязки становятся видны на существующем компоненте. Есть два типа привязок существующего компонента: плоскостная и осевая.
Плоскостная привязка - показана стрелкой. Если навести курсор на привязку, привязка нового компонента выравнивается в плоскости существующей привязки. Если щёлкнуть мышью, новый компонент помещается на курсор и выравнивается с плоскостной привязкой.
Осевая привязка - показана стрелкой с кружком внизу. При наведении курсора на привязку привязка нового компонента фиксируется на осевой привязке. Если щёлкнуть мышью в любом другом месте экрана, не перемещая курсор над другой привязкой, новый компонент будет привязан к этой осевой привязке.
- Как только новый компонент добавлен к существующему компоненту, появляется следующий. Отмените команду, нажав
на Панели инструментов быстрого доступа. Новый компонент исчезает.
Компонент также регистрируется как компонент сборки. Можно создать другие копии этого компонента или изменить его с помощью методик моделирования сборок.
- Нажмите кнопку Применить, чтобы создать компонент.
