Используйте страницу Осевые линии, чтобы задать настройки вида осевых линий:
- Создать осевые для видов - выберите эту опцию, чтобы автоматически создавать осевые линии твердотельных элементов и примитивов всех существующих видов, кроме видов сечений. Способ отрисовки осевых линий зависит от элемента и направления вида.

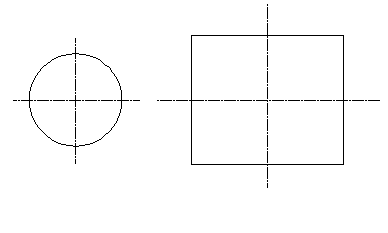

Две пересекающиеся линии отрисовываются на виде отверстия сверху либо в примитиве блока, если таковой присутствует в виде:
Осевые линии в блоках изображаются только в плане, то есть на виде сверху (вниз по оси Z).

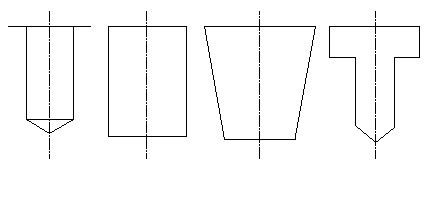

Линия изображается по центру при взгляде на отверстие, цилиндр или конус сбоку. Для поверхностей вращения осевая изображается вдоль оси вращения.
- Создать осевые линии - выберите эту опцию, чтобы автоматически создавать осевые линии в твердотельных элементах и примитивах во всех видах сечений. Осевые линии изображаются только в случае, если секущая плоскость пересекает примитив или элемент.
- Создать осевые только для разрезов - выберите эту опцию, чтобы создавать осевые линии для секущих объектов в видах сечений. В противном случае осевые линии создаются для всех объектов вращения.
- Используйте опции Создать осевые для, чтобы управлять отображением осевых линий следующих объектов:
- Тела-примитивы
- Отверстия тел
- Элементы тел
- Круговые поверхности
- Каркасные окружности
- Создать зависимые осевые - выберите для создания зависимых осевых линий.
- Смещение осевой - введите требуемое значение смещения осевой линии для изменения отрезка осевой линии, выступающего за пределы объекта. По умолчанию величина смещения равна 4мм. Данное значение хранится в модели.
- Стиль осевой линии - выберите стиль осевой линии из выпадающего списка.
Задать стиль - нажмите, чтобы открыть панель инструментов Стиль для создания пользовательского стиля осевых линий.
Изменения стиля выполняются для текущего стиля и применяются к текущей выборке.
- Выберите одну из следующих опций Слоя из выпадающего списка:
- Слой линий - создаёт осевую линию на текущем слое создания линии.
- Номер слоя - введите требуемый слой в поле Номер слоя. Осевая линия создаётся на заданном слое.
- Слой ассоциативного объекта - создаёт осевую линию на слое ассоциируемого объекта. Данная опция доступна, только если выбрана опция Создать зависимые осевые.
- Номер слоя - опция доступна в случае, когда выбрана опция Номер слоя из выпадающего списка Слой. Введите требуемый номер слоя для создания осевой линии.
