Используйте опцию Детализировать, чтобы увеличить плотность треугольников в сетке, разбивая каждый треугольник на четыре новых треугольника.
Детализация треугольников выполняется посредством искривления исходных треугольников и получения более сглаженной сетки. Детализацию можно выполнить как на выбранной области, так и на всей поверхности сетки. Детализацию удобно использовать для повышения гладкости сетки и для оптимизации последующих операций (например, для наложения), которые дают более качественные результаты на сетке повышенной плотности.
Чтобы детализировать сетку:
- Выберите сетку.

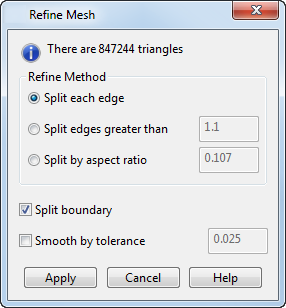

- Откройте вкладку Инструменты для работы с сеткой > панель Треугольники > Детализировать, чтобы открыть диалог Детализировать сетку. Отобразится количество треугольников в выборке или во всей сетке. Используйте этот диалог, чтобы задать метод детализации треугольников в сетке.
- Задайте Метод улучшения, который будет использоваться для вычисления вершин новых треугольников:
- Выберите Разбить каждое ребро, чтобы разделить каждый треугольник на четыре новых, вставляя новые вершины в середину каждого ребра.
- Выберите Разбить ребра, больше, чтобы разделить треугольники, вставляя новую вершину в середину ребра в том случае, если длина этого ребра больше заданной величины.
- Выберите Разбить по пропорции, чтобы разделить треугольники с пропорцией размеров меньшей, чем заданное значение. Величина данного соотношения вычисляется как частное высоты треугольника и длины стороны, на которую она опущена.
- Выберите опцию Разбить границу, чтобы указать, что треугольники на граничной кромке должны быть изменены. На примере ниже продемонстрирован эффект использования этой опции.

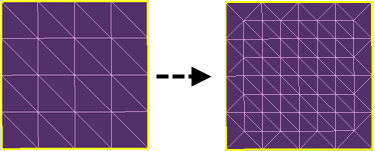

Разбить границу не выбрана:

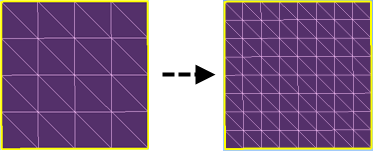

Разбить границу выбрана:
- Выберите опцию Сгладить по допуску, чтобы сгладить детализируемую сетку, изгибая треугольники. Введите значение допуска. Чем выше допуск, тем более изогнутая детализация будет возможна, что приведет к менее граненой модели. Вершины треугольников вычисляются на изогнутом треугольнике, если отклонение между изогнутым и прямым треугольниками меньше, чем заданный допуск.

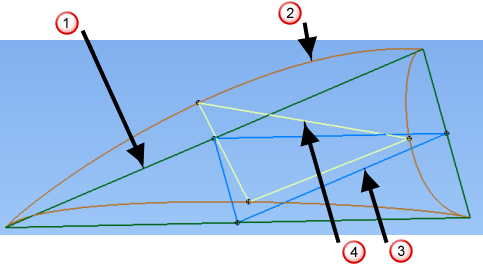

Исходный треугольник
Изогнутый треугольник
Новый треугольник, вычисленный по исходному треугольнику
Новый треугольник, вычисленный по изогнутому треугольнику
- Выберите одну из опций:
- Применить, чтобы детализировать сетку, не закрывая диалог. При необходимости можно продолжить процесс детализации.
- Отмена, чтобы закрыть диалог.
