После создания примитивов из сеток с помощью автоматической или ручной сегментации, вы можете использовать опцию "Удлинить примитивы" для редактирования удлинения примитивов без повторного применения функционала сегментации. Данная опция гарантирует корректную обрезку поверхностей перед созданием из них тела. Ее также можно использовать для удлинения примитивов, созданных не только путем сегментации.
Чтобы удлинить примитивы:

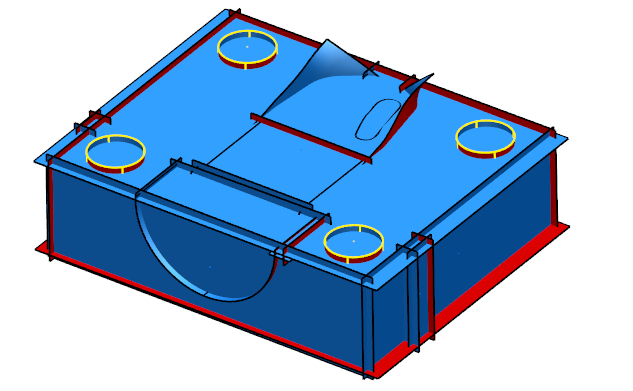

- Выберите примитивы, которые необходимо удлинить. Например:
Выбранные примитивы подсвечиваются желтым цветом.
Совет: Вы можете одновременно выбрать и удлинить несколько примитивов разных типов. - Выберите вкладку Правка > панель Ограничить > Удлинить примитивы, чтобы открыть диалог Удлинить примитивы:

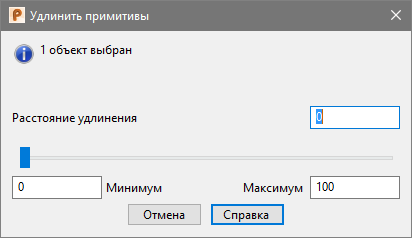

В этом диалоге отображаются количество выбранных примитивов, которые можно удлинить. Если выбрать объекты, которые удлинить нельзя, PowerShape выводит сообщение об ошибке.
- Используйте поля Минимум и Максимум, чтобы задать диапазон слайдера. По умолчанию данные значения принимаются равными 0 и 100 мм соответственно.
Прим.: Используемые единицы измерения задаются на странице Единицы и точности диалога Параметры.
- Введите значение Расстояния удлинения или используйте слайдер, чтобы задать величину, на которую удлиняются примитивы.

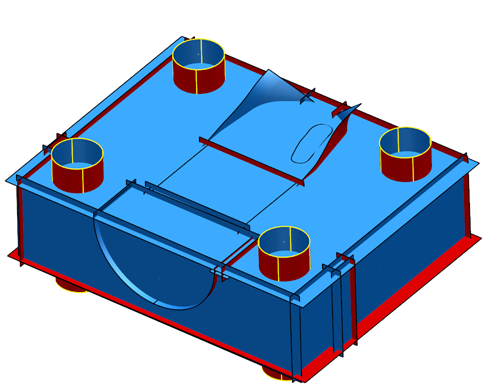

PowerShape обновляет модель по мере перемещения слайдера, поэтому вы можете сразу увидеть новую величину удлинения:
Прим.: PowerShape сбрасывает значение Расстояния удлинения до 0 каждый раз, когда вы открываете диалог. - Нажмите Отмена, чтобы закрыть диалог.
