Диалог ЛСК

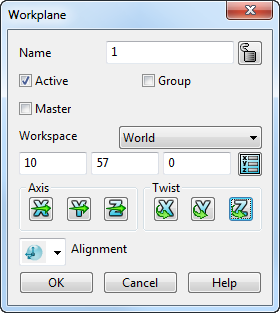

Используйте диалог ЛСК для редактирования локальных систем координат.

Имя - введите имя локальной СК. Имя ЛСК используется в макросах для идентификации ЛСК.

Активный - выберите эту опцию, чтобы активировать ЛСК.

Главная - выберите эту опцию, чтобы сделать ЛСК главной.

Группа - выберите эту опцию, чтобы группировать ЛСК.

Блокировать/Разблокировать ЛСК - используйте эти кнопки для того, чтобы включить/выключить блокировку ЛСК.

Чтобы блокировать ЛСК, убедитесь, что нажата кнопка Блокировать . Заблокированную ЛСК нельзя удалить или редактировать. Это особенно удобно, если ЛСК была задана для особых целей, и случайное изменение или удаление ее крайне нежелательно.

При блокировании ЛСК её графические маркеры и опции в диалоге ЛСК становятся недоступными.

Для снятия блокировки с ЛСК убедитесь, что нажата кнопкв Разблокировать ЛСК .

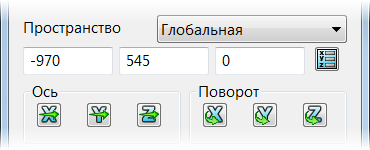

Следующая часть диалога содержит опции редактирования плоскости.

Эти опции позволяют:

• задать рабочее пространство, в котором будет редактироваться ЛСК;
• переместить начало координат;
• изменить направление осей ЛСК;
• поворачивать ЛСК относительно ее осей.

Опции редактирования плоскости также используются в диалогах других объектов, таких как поверхности-примитивы.

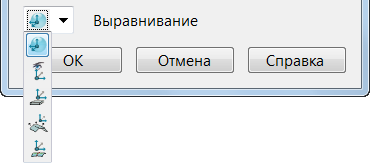

Выравнивание - выберите в списке метод выравнивания ЛСК:

Выравнивание - используйте эту опцию, чтобы выровнять ось Z ЛСК с касательной к объекту в выбранной точке:

1. Откройте диалог ЛСК.
2. Выберите опцию Выравнивание в списке Выравнивание.

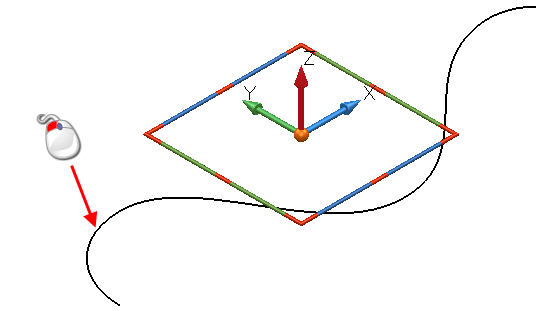

3. Щёлкните по точке каркасного объекта.

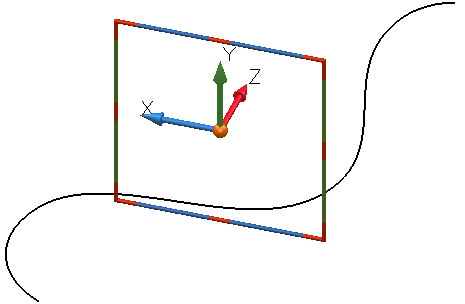

ЛСК выравнивается так, как показано ниже:

Если объект - это поверхность или тело, ось Z локальной СК выравнивается с нормалью в точке, где щелкнули мышью.

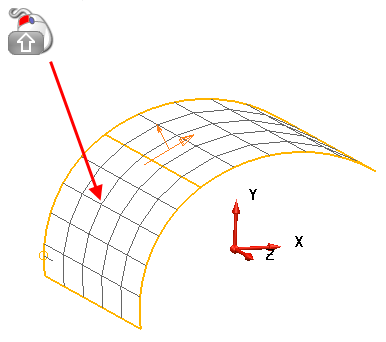

Можно привязаться к точкам внутри лоскута, используя по точке на поверхности, как в примере ниже:

ЛСК выравнивается так, как показано ниже:

ЛСК не перемещается. Поворачиваются только её оси.

Вид - выберите эту опцию, чтобы выровнять плоскость XY локальной СК с текущим видом.

Минимальная глубина - выберите эту опцию, чтобы выровнять ЛСК так, чтобы она находилась на минимальной глубине геометрии:

1. Выберите опцию Минимальная глубина в списке Выравнивание диалога ЛСК.

   Откроется диалог Выровнять по минимальной глубине:


2. Выберите объекты, используемые для ориентации локальной СК.
3. Нажмите OK для выравнивания ЛСК по минимальной глубине выбранных объектов.

Средняя нормаль - выберите эту опцию, чтобы выровнять ЛСК по средней нормали к выбранной геометрии:

1. Выберите опцию Средняя нормаль в списке Выравнивание диалога ЛСК.

   Откроется диалог Выровнять по общей нормали:


2. Выберите объекты, используемые для ориентации локальной СК.

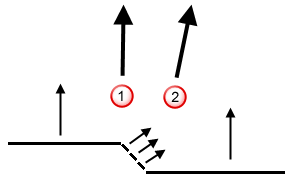

3. Определитесь с выбором опции Площадь поверхности. Если она активна, площадь поверхности выборки важна больше, чем количество поверхностей. В следующем примере выборка содержит 2 большие и три малые поверхности:

   Если опция Площадь поверхности активна, общая нормаль выбранных объектов обозначается .

   Если опция Площадь поверхности погашена, общая нормаль выбранных объектов обозначается .


4. Нажмите кнопку OK.

Контрольное сечение - выберите эту опцию, чтобы выровнять ЛСК по контрольному сечению, чтобы минимизировать поднутрения:

1. Выберите опцию Контрольное сечение в списке Выравнивание диалога ЛСК.

   Откроется диалог Выровнять по контрольным сечениям:


2. Выберите объекты, используемые для ориентации локальной СК.
3. Нажмите кнопку OK, чтобы выровнять существующую ЛСК по сечению.

OK - сохраняет сделанные в ЛСК изменения и закрывает диалог.

Отмена - закрывает диалог без сохранения изменений.
