Создайте связь путем перетаскивания подчиненного компонента на основной. Отобразятся точки привязки. Когда отобразится требуемая привязка, отпустите подчиненный компонент, чтобы создать связь.
Например:
- Выберите компонент, который должен быть подчиненным. Наведите мышь на компонент, чтобы отобразились плоскостная и осевая привязки, отмеченные стрелками.

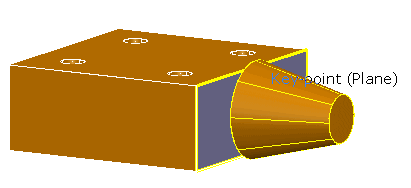

Прим.: Для использования точки привязки щёлкните по компоненту снова и перемещайте мышь над компонентом для подсвечивания точки привязки.

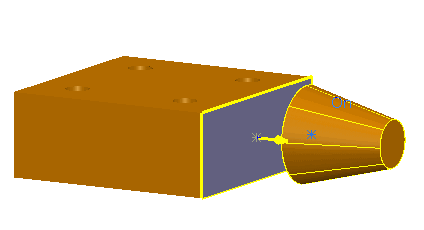

В данном примере подсвечена верхняя грань, а стрелкой указана плоскостная привязка:
- Щелкните мышью и потяните привязку по направлению к основному компоненту. Отобразятся привязки основного компонента:
- Отпустите привязку подчиненного компонента над требуемой привязкой основного компонента:
В данном примере между основным и подчиненным компонентами создается связь «плоскость к плоскости». Новая связь добавляется в дерево сборок.
Если отпустить кнопку мыши далеко от основного компонента, связь не создается, и подчиненный объект возвращается к первоначальной ориентации.
