Создание объектов с помощью заблокированной оси

В качестве альтернативы использованию вспомогательных линий при создании линии, можно использовать клавиши-модификаторы X, Y и Z для блокировки соответствующих ортогональных осей. Это может быть полезным для дополнительной точности в сложных моделях, для управления направлением конструирования объекта.

При создании объекта в свободном пространстве курсор откладывает расстояние вдоль заблокированной оси, когда мышь перемещается.

  1. Откройте вкладку Кривая > панель Создать > Линия.
  2. Введите точку.
  3. Нажмите и удерживайте нужную клавишу, X, Y или Z, для блокирования оси X, Y или Z.
    Прим.: Возможно вам придется изменить рабочую плоскость для блокирования нужной оси. Например, чтобы заблокировать ось Z, вам необходимо вводить точки в плоскостях XZ или YZ (не XY).
  4. Перемещайте курсор для создания линии требуемой длины.

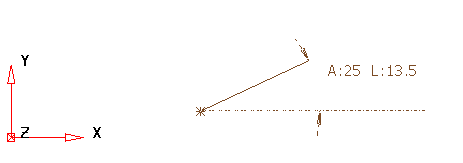

Пример ниже показывает вспомогательную линию вдоль оси x, пока курсор мыши расположен над ней. Потенциальный результат создания линии отображается под углом в 25.

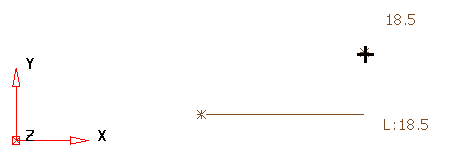

Пример ниже показывает такое же положение мыши над осью x, но клавиша X нажата для того, чтобы линия создавалась на оси Х, несмотря на то, что курсор расположен выше оси.
