Для изменения вида и содержания чертежей компонентов необходимо отредактировать шаблон чертежа компонента. Шаблон чертежа компонента должен находиться в директории shareddb перед выполнением изменений.
Шаблон чертежа компонента можно добавить в директорию shareddb путем:
- Создания чертежа компонента посредством шаблона компонента.
- Импорта шаблона из папки C:\Program Files\Autodesk\PowerShapexxxxx\file\assembly
где ххххх - номер версии PowerShape, а С - диск, на котором установлена программное обеспечение PowerShape.
Как только нужный шаблон помещён в shareddb, можно начать изменения шаблона следующими способами:
- Выберите опцию Файл > Открыть > Модель. В списке выберите файл шаблона чертежа компонента и нажмите кнопку Открыть.

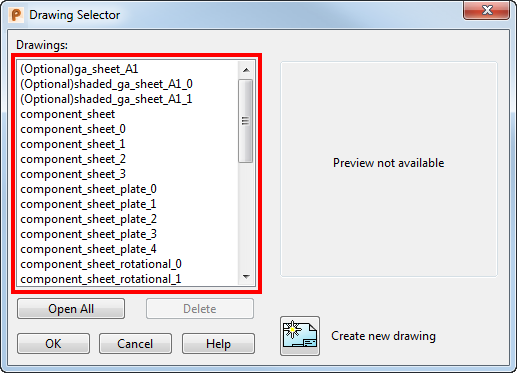

- Откройте вкладку Чертёж > панель Чертеж > Открыть. Выберите в списке шаблон, который нужно изменить и нажмите кнопку ОК:
В список включены следующие шаблоны. По умолчанию величина Х обозначает размер и лежит в пределах от 0 до 4, что соответствует форматам от А0 до А4.
component_sheet_plate_X - компоненты пластин.
component_sheet_rotational_X - компоненты тел вращения.
component_sheet_userdefined_X - пользовательские компоненты.
component_sheet_X - другие типы компонентов.
- Используйте методы изменения шаблонов чертежей для создания пользовательских видов, таблиц отверстий и таблиц положения в шаблонах:
- При наличии текста запускается Положение таблицы параметра. Таблица размещается в этом положении. Максимальная высота таблицы может задаваться опцией Конец в конце текстового объекта.
- Для компонентов с параметром длины обрезки таблица будет выполнена из длин обрезки. При наличии текста запускается Положение таблицы обрезки.
- Если шаблон компонента чертежа содержит чертежи со следующими префиксами:
ga_sheet
shaded_ga_sheet
Соответствующие чертежи будут создаваться, если опции Создать лист общей сборки или Создать закрашенный лист общей сборки выбраны в диалоге Чертежи компонентов.
