Создание переменной фаски

Опция Переменный становится доступной только при нажатии кнопки Применить для создания фаски. Если вы выбрали путь, но ещё не создали фаску, можно нажать кнопку Дополнительно для создания фаски переменного размера. Если выбрана эта опция, можно редактировать размер последней созданной фаски.

1. Создайте фаску и нажмите Применить.

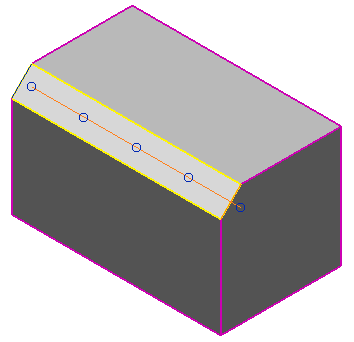

2. Выберите опцию Переменный. Отобразится путь фаски:

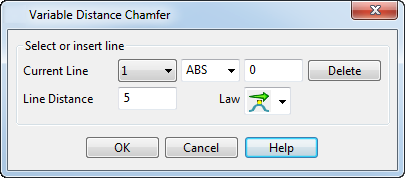

3. Нажмите кнопку Дополнительно для открытия диалога Переменная дистанция фаски:



4. Выберите одну из следующих опций второго выпадающего списка, чтобы определить, где вводить новую линию фаски:
   • ABS - новая линия вводится вдоль фаски на расстоянии от первой.
   • REL - линия вводится вдоль фаски на расстоянии от выбранной в первом списке линии.
   • PAR - новая линия вставляется на параметрическом расстоянии между существующими линиями. Например, параметрическое расстояние 3.5 вставляет линию посредине между линиями 3 и 4.



   Прим.: Если навести интеллектуальный курсор на путь фаски, отобразится расстояние. Опция, выбранная во втором выпадающем списке, определяет, какое значение имеется в виду. Например, если выбрано значение ABS, то это абсолютное расстояние вдоль пути фасок.

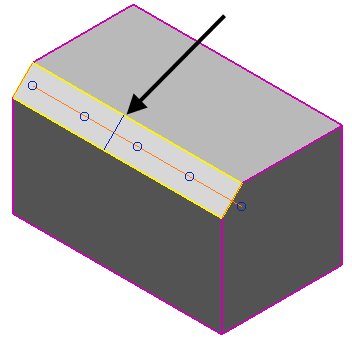

5. Введите расстояние в текстовое поле и нажмите клавишу Enter, чтобы задать новую линию. Можно также выбрать точку на пути фаски, чтобы ввести новую линию с помощью значения Расстояние, заданного в диалоге Фаска .

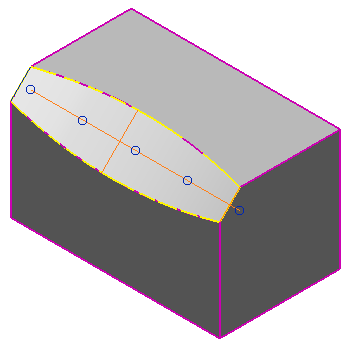

6. Выберите каждую линию в выпадающем списке Текущая линия и задайте Длину линии. Это также задаёт изменение ширины фаски от линии к линии:



7. Нажмите кнопку Удалить, чтобы удалить выбранную линию.
   Прим.: Конечные линии удалять нельзя.
8. Выберите опцию в выпадающем списке Закон, чтобы задать изменение расстояния в текущем положении линии: Существуют следующие вариации:
   • Плавно - расстояние меняется плавно от линии и затем принимает условия, диктуемые соседней линией.



   • Медленно - длина остается постоянной на небольшом расстоянии от линии, а затем принимает условия, диктуемые соседней линией.



   • Резко - длина меняет размер сразу за линией, а затем принимает условия, диктуемые соседней линией.



   Опция Закон имеет девять вариантов выбора. Первое слово определяет изменение расстояния на входе в линию, а второе - на выходе из нее.

   • — Плавно - Плавно
   • — Плавно - Медленно
   • — Плавно - Резко
   • — Медленно - Медленно
   • — Медленно - Плавно
   • — Медленно - Резко
   • — Резко - Резко
   • — Резко - Плавно
   • — Резко - Медленно
9. Нажмите кнопку OK, чтобы создать фаску переменной длины и вернуться обратно в диалог Фаска.
