Создание профиля вращения

Используйте опцию Профиль вращения для создания профилей вращения в моделях PowerShape. Этот функционал поддерживается возможностями токарной обработки системы PowerMill.

Чтобы создать профиль вращения:

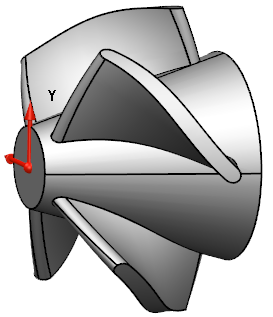

1. Выберите модель, из которой будет создаваться требуемый профиль:



2. Откройте вкладку Кривая > панель Из выборки > Профиль вращения.

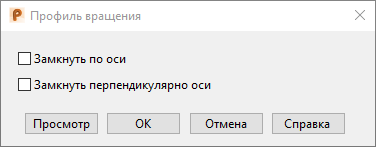

   Откроется диалог Профиль вращения:

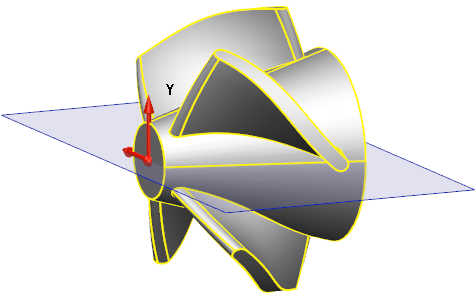

   и отображается рабочая ось, вокруг которой будет выполняться вращение модели:



   В данном примере выбрана рабочая ось Z.

   Рабочую ось, вокруг которой выполняется вращение модели, можно изменить и снова выполнить Просмотр полученного профиля.

3. Измените рабочую плоскость на Х и нажмите кнопку Просмотр, чтобы выполнить предварительный просмотр полученного профиля:



   Кривая профиля отображается желтым цветом.

4. Если требуется, выберите один из способов замыкания профиля вращения:
   • Замкнуть по оси, чтобы замкнуть кривую по оси рабочей плоскости:



   • Замкнуть перпендикулярно оси, чтобы замкнуть кривую перпендикулярно оси рабочей плоскости:



   • Выберите обе опции, чтобы замкнуть кривую и по оси, и перпендикулярно оси:


5. Нажмите кнопку OK, чтобы принять изменения и закрыть диалог, или кнопку Отмена, чтобы отменить не примененные изменения и закрыть диалог.
