Присоединение поверхностей

Вы можете соединить две Power-поверхности и получить отдельную непрерывную поверхность. Кривые вдоль соединяемых кромок двух поверхностей должны иметь одинаковое количество отрезков, и обе поверхности должны быть незамкнутыми (или обе замкнутыми) в направлении, перпендикулярном соединению.

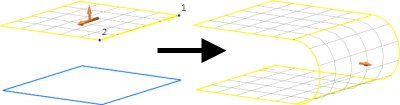

Например:

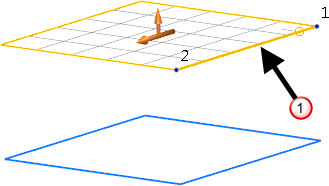

1. Выберите кривую на кромке power-поверхности, от которой будет выполняться присоединение .

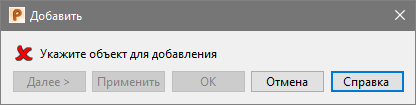

2. Выберите вкладку Инструменты для работы с поверхностями > панель Изменить > Добавить, чтобы открыть диалог Добавить:

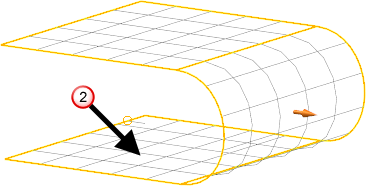

3. Выберите Power-поверхность, к которой нужно выполнить присоединение .



   Выбранная кривая основной поверхности соединяется с ближайшией совпадающей кромкой второстепенной поверхности с помощью добавления нескольких лоскутов между двумя поверхностями:



Совет: Щелкните мышью по стрелке нормали к поверхности, чтобы изменить направление новой добавленной поверхности.
4. Чтобы отменить выбор второстепенной поверхности, выберите любую кривую на любой из поверхностей.

   Выберите другую второстепенную поверхность, чтобы отменить добавление и выбрать новую поверхность.

5. Нажмите Далее, чтобы циклически пройти все решения для соединения двух поверхностей. Для каждого решения PowerShape выбирает разные граничные кривые для соответствия второй поверхности.
6. Нажмите кнопку Применить, чтобы добавить поверхности и автоматически выбрать следующую незамкнутую граничную кромку, готовясь к следующей операции добавления, не закрывая диалог.

   Если автоматически выбранная граничная кривая некорректна, выберите новую.

7. Нажмите кнопку OK, чтобы сохранить добавленную поверхность и закрыть диалог.

   Первая поверхность становится добавленной поверхностью, а вторая поверхность удаляется. Ведущие кривые и границы обрезки (и их п-кривые) на поверхности удаляются.

   Прим.: Нажмите Отмена, чтобы выйти из диалога и отменить редактирование, включая изменение направления поверхностей и удаление ведущих кривых и границ обрезки.
