Используйте опцию Разбить для разбивки граней выбранного тела с помощью кривой. Эта команда очень удобна, если необходимо внести небольшие, локальные изменения или ограничить действие других операций Прямого моделирования.

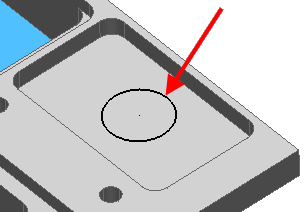

- Создайте кривую для разбивки грани.
- Выберите тело, которое нужно разбить.

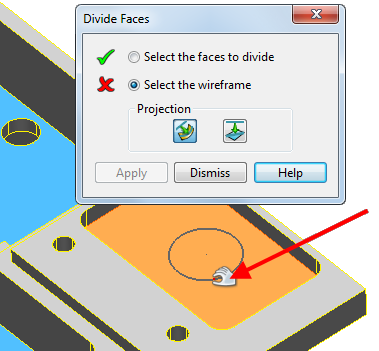

- Откройте вкладку Инструменты для работы с телами > панель Изменить грань > Разбить, чтобы открыть диалог Разбить грани:

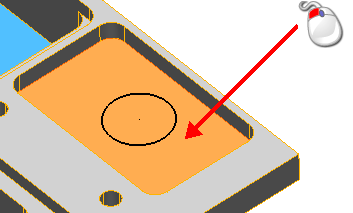

- Выберите грань для разбивки:
- Выберите кривую:
- Выберите подходящую опцию Проецирования. Спроецировать каркас вдоль нормали грани - это настройка по умолчанию.
- Нажмите кнопку Применить. Разбить другую грань можно, не закрывая диалог.
- Нажмите Закрыть.

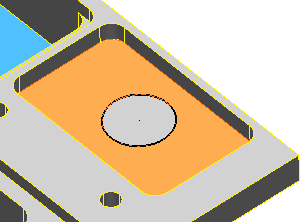

- Перемещайте курсор над гранью, чтобы показать разбитую грань либо щёлкните по одной из граней мышью:
Совет: Если каркас не полностью разбивает грань, отобразится "Отчет об ошибке операции". Введите дополнительный каркас и повторите разбивку грани посредством существующего и добавочного каркаса.
