Используйте страницу Единицы и точности диалога Параметры, чтобы задать единицы измерения углов и длин, а также настройки по умолчанию точности для активной модели.
- Выберите опцию Файл > Параметры > Параметры приложения > Общие > Единицы и точности.
- Задайте настройки единиц измерения и точностей с помощью следующих опций:
- Стандарт - выберите в выпадающем списке стандарт для активной модели. Выберите одну из опций:
- ANSI
- BDC
- BSI
- DIN
- ISO
- JITS
- USDD
Все модели содержат информацию о стандарте. В процессе установки программного обеспечения системный администратор задает настройки по умолчанию, управляющие стандартом, который используется во всех новых моделях.
Как изменить чертежный стандарт для всех моделей, смотрите в разделе Изменение чертежного стандарта.
- Длина - выберите в выпадающем списке единицы измерения длины для активной модели. Даны следующие варианты:
- мм (миллиметры)
- дюймы
- тысячные (0.001 дюйма).
- Угол - выберите в выпадающем списке единицы измерения угла для активной модели. Даны следующие варианты:
- градусы
- минуты
- секунды
- радианы
- Объем - выберите в выпадающем списке единицы измерения объема активной модели. Даны следующие варианты:
- сантилитры
- литры
- куб.мм
- куб. см
- куб. м
- галлоны (UK)
- галлоны (US, жидкий)
- галлоны (US, сухой)
- унции (Великобритания, жидкость)
- унции (Великобритания, жидкость)
- кубический дюйм
- Общая точность - выберите точность по умолчанию, которая влияет на все построения, не имеющие специально заданной точности. Эта точность также отображается в текстовом поле Точн на панели состояния.

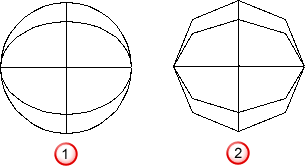

- Точность отрисовки - введите значение, задающее точность отрисовки объектов. Данный тип точности позволяет изменить плавность отрисовки объекта.
Точность отрисовки = 0.1
Точность отрисовки = 10
Точность редактирования границ обрезки
- Угловая точность - введите значение, задающее точность обрезки поверхностей.
Точность непрерывности поверхностей

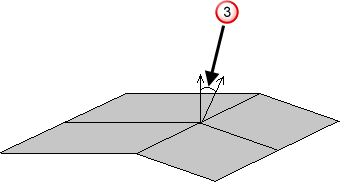

- Угловая точность - введите значение, задающее точность, используемую для определения переломов в направлении нормали. Эта точность сравнивается с углом между двумя нормалями в точке поверхности
.
Если полученный угол больше угловой точности, поверхность имеет перелом в данной точке.
- Различать параметры пользователя и модели - если опция выбрана:
- Параметры, применяемые ко всем моделям, отображаются курсивом.
- Параметры, которые применяются только к текущей модели, отображаются стандартным шрифтом.
Если не выбрано, все параметры отображаются стандартным шрифтом, что упрощает их чтение.
