Булевы операции

Используйте Булевы операции во вкладке Тело > панель Элемент для создания сетки из:

• двух сеток
• тела и сетки

Две сетки

Используйте Булевы опции, чтобы выполнить пересечение, вычитание или объединение двух сеток:

Например, чтобы создать сетку путем пересечения двух сеток:

1. Откройте вкладку Тело > панель Элемент > Пересечение, чтобы открыть диалог Булево пересечение.
2. Выберите как Основной выбор и как Второстепенный выбор.
3. Нажмите OK для создания новой сетки.



Тело и сетка

Используйте Булевы опции, чтобы выполнить пересечение, вычитание или объединение сетки и тела:

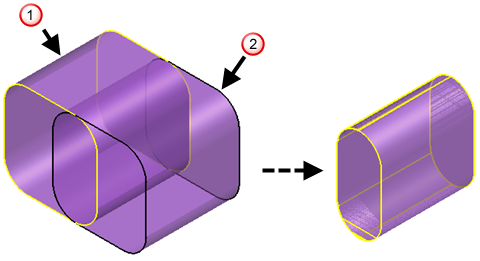

Например, чтобы создать сетку путем вычитания сетки из тела:

1. Откройте вкладку Тело > панель Элемент > Вычитание, чтобы открыть диалог Булево вычитание.
2. Выберите как Основной выбор и как Второстепенный выбор.
3. Отключите опцию Оставить исходные тела.
4. Нажмите OK для создания новой сетки.
5. Нажмите Да для удаления дерева элементов, если оно уже существует.
