Выбор объектов с помощью фильтра

Сложная модель зачастую содержит слишком много объектов, что может затруднить выбор нужного объекта. Используйте выбор с фильтром, чтобы:

• ограничить выбор объектов в графическом окне только теми, которые отвечают параметрам фильтра;
• выбрать все объекты в графическом окне, которые отвечают подсвеченным параметрам фильтра;
• идентифицировать Тип, Стиль и Слой текущего выбранного объекта.

Чтобы использовать выбор с фильтром:

1. Выберите вкладку Главная > панель Выборка > Фильтр.

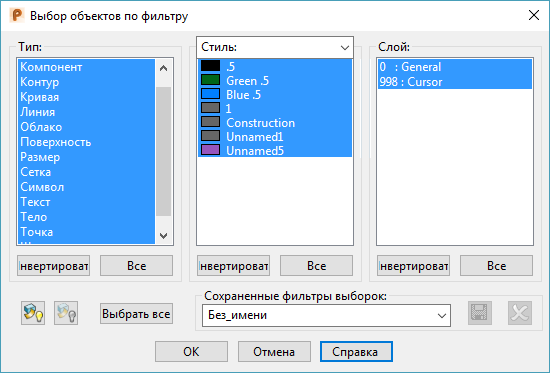

2. Используйте диалог Выбор объектов по фильтру для фильтрации выборки:



• Тип - показывает список различных объектов. По умолчанию выбран каждый тип. Нажатие на объект выбирает его или снимает с него выбор. Объекты, которые выбраны, подсвечиваются. Если вы выбрали объекты из списка, то в дальнейшем только такие объекты можно будет выбирать на экране.
• Стиль / Шаблон / Цвет / Ширина / Материал - выберите опцию в выпадающем списке, а затем параметры фильтрации. На экране выбираются только те объекты, которые выбраны в списке.
• Слой - Здесь перечислен каждый используемый слой. Название слоя показано рядом с его номером. По умолчанию выбран каждый слой. Нажатие на объект выбирает его или снимает с него выбор. Объекты, которые выбраны, подсвечиваются. На экране выбираются только те объекты, которые выбраны в списке.
• Инвертировать - инвертирует текущий выбор, иными словами, выбранные объекты становятся не выбранными, а не выбранные - выбранными.
• Все - выбирает все объекты в списке. Каждый элемент будет подсвечен, чтобы показать, что он выбран.
• Выбрать все - при нажатии на эту кнопку будут выбраны все объекты на экране, которые соответствуют параметрам, выбранным в диалоге.
• — нажмите эту кнопку, чтобы скрыть объекты согласно заданному фильтру.
• - нажмите эту кнопку, чтобы открыть ранее скрытые объекты.
• Сохраненные фильтры выборок - вы можете сохранить заданный фильтр выборки.
  1. Используйте опции Тип, Стиль и Слой, чтобы задать фильтр.
  2. Введите имя фильтра, чтобы заменить стандартное значение Безымянный.
  3. Нажмите кнопку , чтобы сохранить фильтр выборки. Фильтр добавляется в выпадающий список.

  Чтобы удалить фильтр выборки:

  1. Выберите фильтр из выпадающего списка Сохраненные фильтры выборок.
  2. Нажмите кнопку .
• OK - сохраняет фильтр и закрывает диалог. В графическом окне вы можете выбрать только те объекты, которые заданы в диалоге.
• Отмена - закрывает диалог без сохранения изменений.

Чтобы вернуться к обычному выбору после использования выбора с фильтром:

1. Снова откройте диалог Фильтр.
2. Выберите все опции в каждом списке.
3. Нажмите кнопку OK.
