Диалог Конвертировать вид в кривые

Диалог используется для конвертирования содержимого выбранного вида в каркасные объекты (линии, дуги и кривые).

Чтобы конвертировать вид в каркасные объекты:

1. Щёлкните правой кнопкой мыши по виду для открытия его контекстного меню.

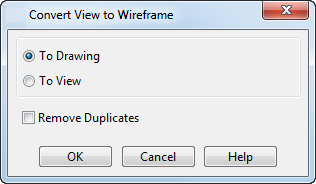

2. Выберите опцию Конвертировать для открытия диалога Конвертировать вид в кривые:



3. Используйте опции диалога для конвертирования вида:
   • В чертёж - опция конвертирует вид в каркасные объекты чертежа.
   • В вид - опция также конвертирует вид в каркасные объекты, но объекты остаются в 3D-модели, а не на чертёжном листе. Для редактирования каркасных объектов вначале нужно активировать вид.
   • Удалить дубликаты - выберите или погасите опцию для управления дубликатами при конвертировании вида. Значение этой опции по умолчанию задаётся на странице Общие в диалоге Параметры.
   • OK - выполняет изменения в чертеже и закрывает диалог.
   • Отмена - отменяет изменения и закрывает диалог.

Прим.: Для предотвращения наложения осевых линий перед конвертированием вида геометрия зависимой осевой объединяется с главной.
