Можно создать контуры, проецируя несколько каркасных объектов или подсвеченных кромок на:
- поверхности, тела, сетки и компоненты
- рабочую плоскость
Чтобы создать проецированные контуры:
- Выберите каркасные объекты или подсвеченные кромки и объекты для проецирования. Если нет выбранных поверхностей, тел, сеток или компонентов, каркасные объекты или выделенные кромки проецируются на рабочую плоскость.

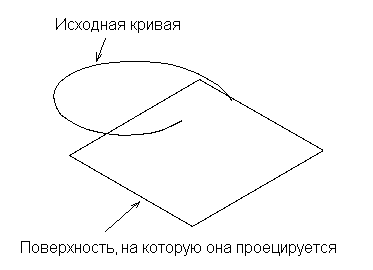

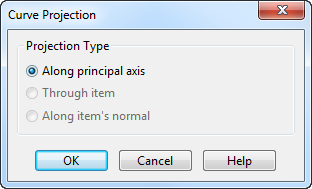

- Выберите вкладку Кривая > панель Из выборки > Проецированная кривая, чтобы открыть диалог Проекция:
- Используйте диалог для выбора одного из следующих Методов проецирования и создания кривой:
Вдоль оси - проецирует кривые на выбранные объекты вдоль главной оси.
Если нет выбранных поверхностей, тел, сеток или компонентов, каркасные объекты проецируются на рабочую плоскость.
Через объект - (опция доступна только при выбранных поверхностях, телах, сетках или компонентах). Каркасный объект проецируется вдоль рабочей оси сквозь выбранные объекты. Новая кривая создается на каждой поверхности, которой касается каркасный объект.
Вдоль нормали объекта - (опция доступна только при выборе поверхностей, тел, сеток или компонентов). Она проецирует кривую на выбранные объекты по нормали к поверхности.

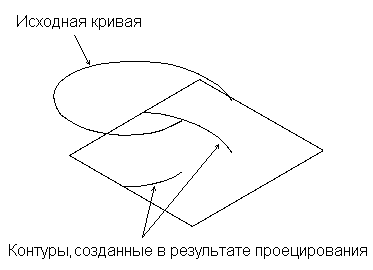

- Нажмите кнопку OK. Контуры создаются там, где проецируются каркасные объекты.
Новые контуры зависят от исходных поверхностей, если они проецируются на объекты.
