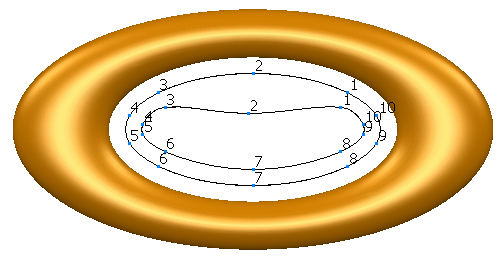

Метод морфинга с помощью замкнутой кривой при погашенной опции В проекции наиболее подходит для поверхностей, лежащих полностью вне справочной кривой или на ней.

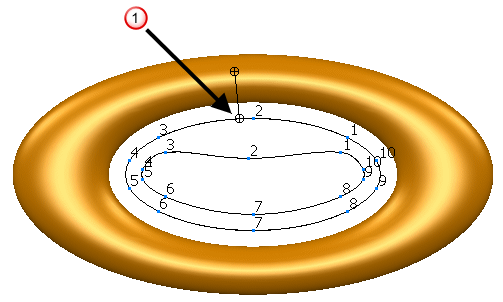

- Каждой точке на выбранной кривой соответствует ближайшая точка на справочной кривой
.

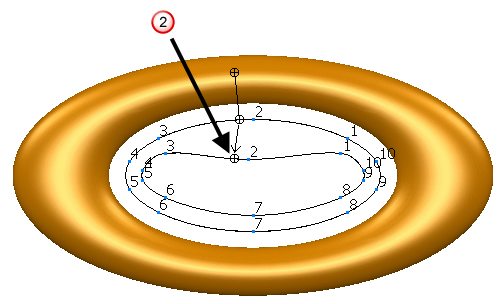

- Расстояние и направление задаётся от точки на справочной кривой до точки с тем же номером на управляющей кривой
.

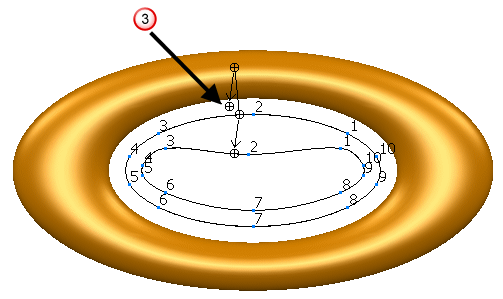

- Точка на поверхностях, подвергающихся морфингу, перемещается на это расстояние и в этом направлении, с учётом заданного искажения
.

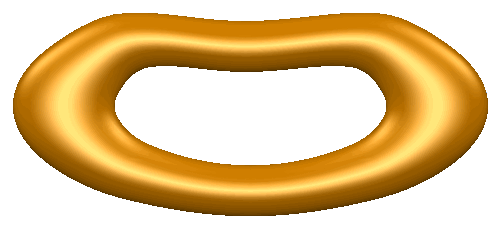

- Нажмите кнопку ОК, чтобы получить результат внизу.
Прим.: Если точка лежит внутри или близко к центру справочной кривой, ближайшая точка может лежать либо на верхней, либо на нижней стороне справочной кривой, ведущей к зазору на поверхности морфинга.
Когда выбрана опция В проекции, и снято выделение с опции Использовать справочное , ближайшая точка на справочной кривой определяется первой проецирующейся точкой и справочной кривой на рабочую плоскость. За исключением этого факта, данный метод работает по аналогии с указанным выше.
