Требования к проектированию для модели — метод Robot Structural Analysis

Этот метод расчета внутренних усилий рекомендуется для опытных пользователей Robot.

Расширение импортирует значения внутренних усилий из модели Robot.

Балки

• Должны быть линейными.
• Должны соответствовать параметрам широкополочной формы по стандарту AISC.

  В Robot выберите базу данных сечений AISC.

  1. Выберите «Инструменты»  «Рабочие настройки»  «Базы данных»  «База данных стали и дерева».
  2. В списке баз данных выберите AISC 14.0 (американские горячекатаные формы) и нажмите «ОК».
• Должны быть на плоскости.
• Не должны пересекаться с другими балками.
• Не должны формировать круговую опорную цепь с другими элементами.
• Плита и все балки должны быть на одном уровне.

Плиты

• Группа выбора включает только одну плиту, поддерживающую все элементы.
• Вся конструкция должна находиться в пределах плиты (в области проектирования не должно быть ребер).
• Плита должна быть плоской (не должно быть деформированных плит).

Параметры геометрии

Прим.: Если модель не соответствует требованиям геометрии, во время проверки балки считаются несоставными. Это приводит к возникновению отрицательных моментов в большинстве балок и растяжению в железобетонной плите.

• Для снятия связей на концах балки задайте значение «Закрепленный — закрепленный».
  Прим.: В Robot для снятия связей на концах балки по умолчанию используется значение «Неподвижный — неподвижный».
  1. Выберите балки и щелкните «Геометрия» «Снятие связи».
  2. В диалоговом окне «Снятие связи» выберите «Закрепленный — закрепленный» и нажмите «Применить».
  3. Подтвердите изменение модели.

     После этого выполните статический расчет, чтобы обновить результаты.

• В диалоговом окне «Расчетная схема плиты» в Robot выберите параметр «Нет конечных элементов» для плиты.
  1. Выберите плиту.
  2. Выберите «Геометрия» «Свойства» «Расчетная схема плиты».
  3. В диалоговом окне «Расчетная схема плиты» дважды щелкните «Плита настила (в одном направлении)».

     Откроется другое диалоговое окно «Расчетная схема плиты».

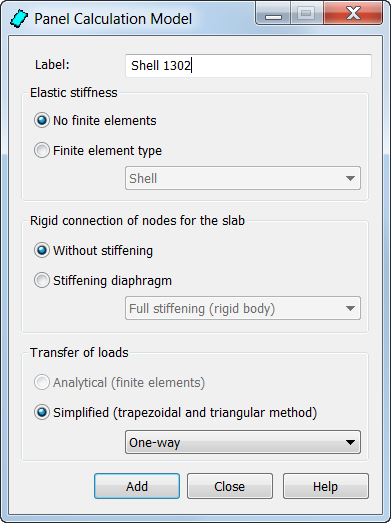

  4. Для параметра «Коэффициент упругой деформации» выберите значение «Нет конечных элементов». Нажмите «Добавить» и «Закрыть».
     Прим.: Изменить набор параметров по умолчанию невозможно. Измените метку по умолчанию «Плита настила (в одном направлении)», чтобы сохранить изменения.

  5. Убедитесь, что в поле «Плиты» диалогового окна «Расчетная схема плиты» указаны плиты, для которых назначена данная расчетная схема.
  6. Нажмите кнопку «Применить» и примите изменения в модели.
Прим.: После этого выполните статический расчет, чтобы обновить результаты.

Предупреждения о снятии связей с узлов

При расчете конструкции по методу Robot Structural Analysis возможно появление сообщений с предупреждениями о большом количестве связей в некоторых узлах. Они носят справочный характер и не подразумевают никаких рисков для модели, так как во время расчета в Robot используются автоматические зависимости.
