Диалоговое окно "Вставка формулы"

Диалоговое окно "Вставка формулы" позволяет вставить выбранную формулу в рабочий лист.

Доступ

Выберите панель Определение формулы вкладки Results Content окна Вставка выбранной формулы.

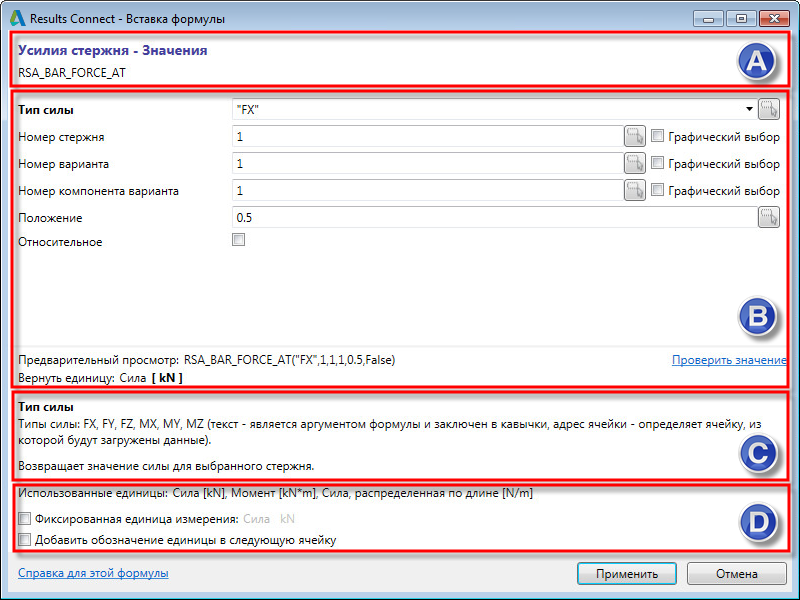

В диалоговом окне Вставка формулы (в соответствии со сделанным выбором) содержатся следующие разделы:

Раздел A

Отображение имени и описания выбранной формулы.

Раздел Б

Укажите аргументы для выбранной формулы.

Прим.: Доступные аргументы зависят от выбранной формулы.

Можно задать следующие аргументы:

• номер выбранного элемента (номер стержня, номер узла, номер варианта и т. д.)
• значение, которое требуется получить (смещение, сила, напряжение и т. д.)
• тип информации, которую требуется вернуть (длина, экстремум, материал и т. д.)
• тип объекта (стержень, узел и т. д.)
• другие (например, положение, имя сечения, индекс объекта и т. д.).

Могут быть применены следующие методы определения аргументов:

• выберите аргумент из раскрывающегося списка;
• введите число или текст в поле;
  Прим.: Если в качестве аргумента формулы задан текст, то его необходимо заключить в кавычки.
• введите или выберите адрес ячейки, в которой определены данные;
  Прим.: Если выбрать адрес ячейки в Microsoft Excel, то ячейка или диапазон ячеек определяются автоматически.
• выберите параметр "Графический выбор", чтобы учесть элементы, выбранные графически в Autodesk Robot Structural Analysis Professional.
Прим.: Доступные методы зависят от выбранного аргумента.

В ходе определения аргументов в этом диалоговом окне можно просмотреть синтаксис формулы и возвращаемые единицы измерения, а также проверить значения, возвращенные для этой формулы.

Раздел В

Отображает описание функции, а также все обязательные и дополнительные аргументы.

Прим.: Описание зависит от выбранного аргумента. Если щелкнуть в текстовом поле каждой формулы, то в диалоговом окне появится описание того, что ожидается для этого конкретного аргумента.

Раздел Г (необязательно)

Отображает единицы измерения, используемые в формуле.

Прим.: Этот раздел доступен только для некоторых формул.

Выберите Фиксированная единица измерения для изменения текущих единиц измерения. Эти единицы используются при вставке формулы в таблицу.

Выберите Добавить обозначение единицы в следующую ячейку, чтобы вставить обозначение единиц в следующую ячейку в таблице.

Нажмите ссылку Справка для этой формулы, чтобы получить дополнительные сведения о выбранной формуле.
