Стыковые соединения позволяют соединить два коллинеарных элемента с помощью дополнительных сплошных стенок и/или поясных пластин. Это могут быть отдельные элементы или элементы конструкции.
Общие положения
Стыковые соединения доступны для конструкций, в которых используется Еврокод 3 (EN 1993-1-8:2005/AC:2009) или польский стандарт PN-90/B-03200. Их можно использовать для соединения балок или колонн.
Следующие соединения совместимы со стыковыми соединениями.
-
Сплошные стенки
С помощью болтов или сварки можно соединить сплошные стенки на одной или обеих сторонах балки или колонны.
-
Поясные пластины
С помощью болтов или сварки можно соединить поясные пластины внутри или снаружи.
- Симметричные соединения
Примеры стыковых соединений балок
Примеры стыковых соединений колонн

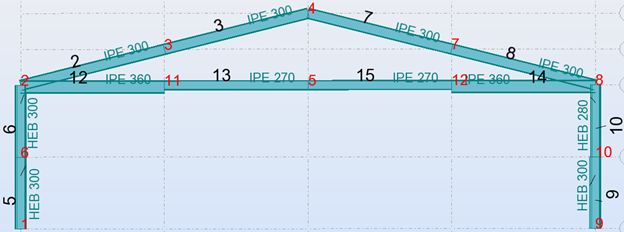

Примеры стыковых соединений в конструкции
В конструкции, например, в такой, как приведена выше, могут быть использованы следующие соединения.
| Узел | Стержни | Тип | Совместимые соединения |
|---|---|---|---|
| 3 | 2, 3 |
Соединение балок
|
Все типы плит |
| 7 | 7, 8 |
Соединение балок
|
Все типы плит |
| 5 | 13, 15 |
Соединение балок
|
Все типы плит |
| 11 | 12, 13 |
Соединение балок
|
Сплошные стенки, смещение стержней |
| 12 | 15, 14 |
Соединение балок
|
Сплошные стенки, смещение стержней |
| 6 | 5, 6 |
Соединение колонн
|
Все типы плит |
| 10 | 9, 10 |
Соединение колонн
|
Сплошные стенки, смещение стержней |
