На вкладке Static calculations можно выполнять следующие действия.
Просмотр результатов статических расчетов на основе модели Robot.
Просмотр результатов для каждого варианта нагружения и сочетания нагрузок.

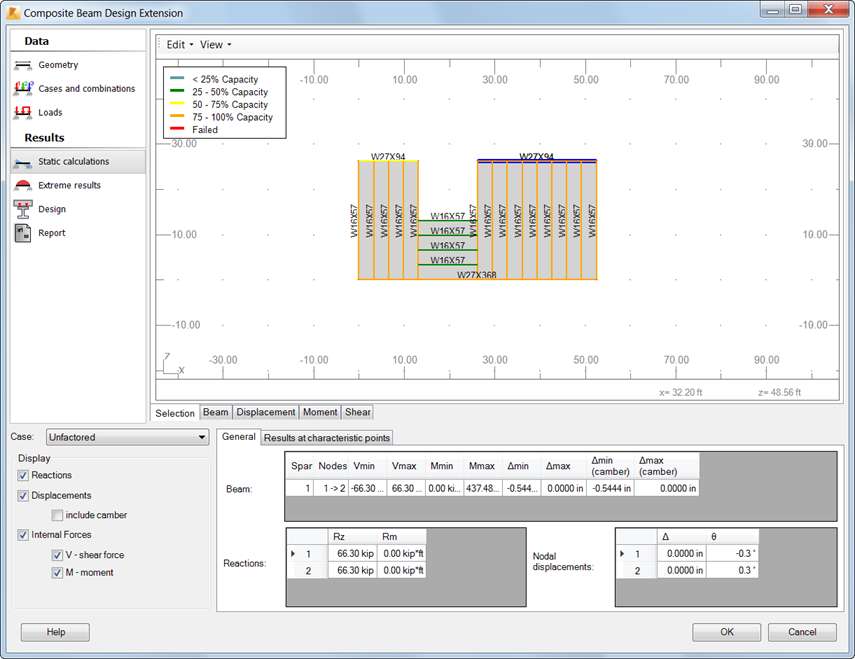

Для просмотра результатов в поле Case выберите вариант нагружения или сочетание нагрузок. После этого на вкладке General отобразятся результаты статического расчета для балки, реакций и узлового смещения.
Выбор характерных точек на балке и просмотр результатов в этих точках
- В окне графического просмотра выберите вкладку Beam.
- Выберите Edit
Characteristic Points.
- Наведите указатель на модель балки и щелкните правой кнопкой мыши, чтобы выбрать одну или несколько характерных точек.
Это действие открывает вкладку Results at characteristic points, на которой представлены результаты для выбранных точек.
Характерные точки на балке также можно указать, выполнив одно из следующих действий.
- На вкладке Results at characteristic points щелкните ячейку Offset/Length правой кнопкой мыши и введите значение.
- Дважды щелкните ячейку в столбце Offset и введите значение.
Отображение эпюров на основе выбранных результатов и вариантов нагружения
Чтобы отобразить эпюр, в разделе Display выберите тип результата: Reactions, Displacements или Internal Forces. В нижней части окна графического просмотра появится вкладка с соответствующим эпюром. Перейдите на эту вкладку, чтобы увидеть его.
- Реакции
- Смещения (при необходимости с выгибом)
- Внутренние усилия (поперечная сила и изгибающий момент)
Можно показать следующие результаты:

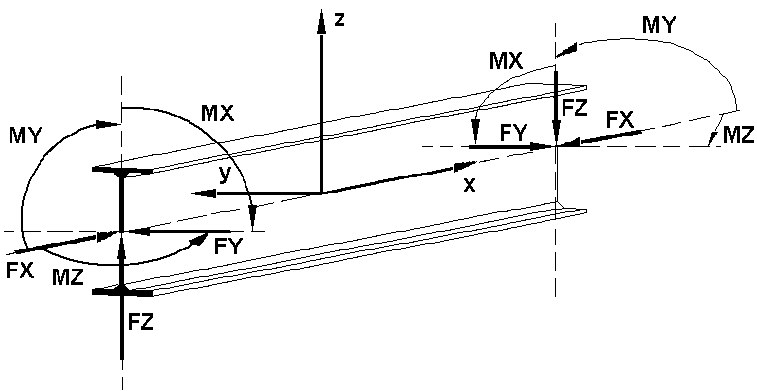

Правило знаков (положительное направление сил и моментов)
