Отображение отчетов по проекту в виде пояснительных записок.
На вкладке Report можно отобразить результаты анализа для проектируемой балки в форме пояснительной записки.

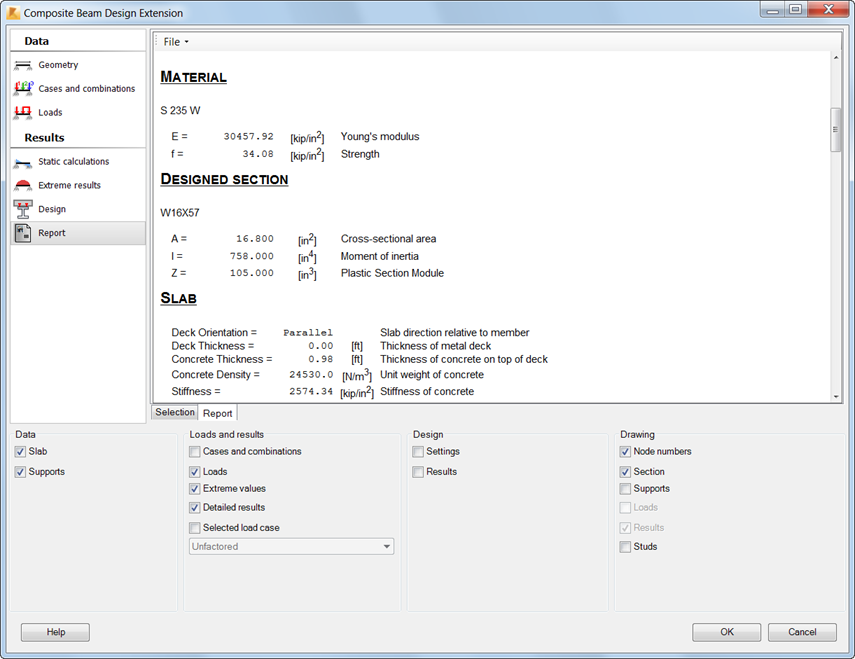

Для доступа к отчету выберите вкладку Report в окне графического просмотра. В пояснительную записку можно включить следующие данные и результаты.
Данные
- Плита
- Опоры
Нагрузки и результаты
- Нагружения и сочетания
- Предельные значения
- Подробные результаты
- Выбранный вариант нагружения
Проектирование
- Настройки
- Результаты
В чертеж балки, который будет отображаться в пояснительной записке, можно включить следующие объекты.
- Номера узлов
- Сечение
- Опоры
- Нагрузки
- Результаты
- Шпильки
Чтобы экспортировать, сохранить или напечатать записку, нажмите File и выберите один из следующих вариантов.
- Export to Microsoft Word — отправка записки в документ Microsoft Word.
- Export to Microsoft Excel — отправка записки в документ Microsoft Excel.
- Save As — сохранение записки в формате MHT или HTML.
- Печать — вывод записки на печать.
