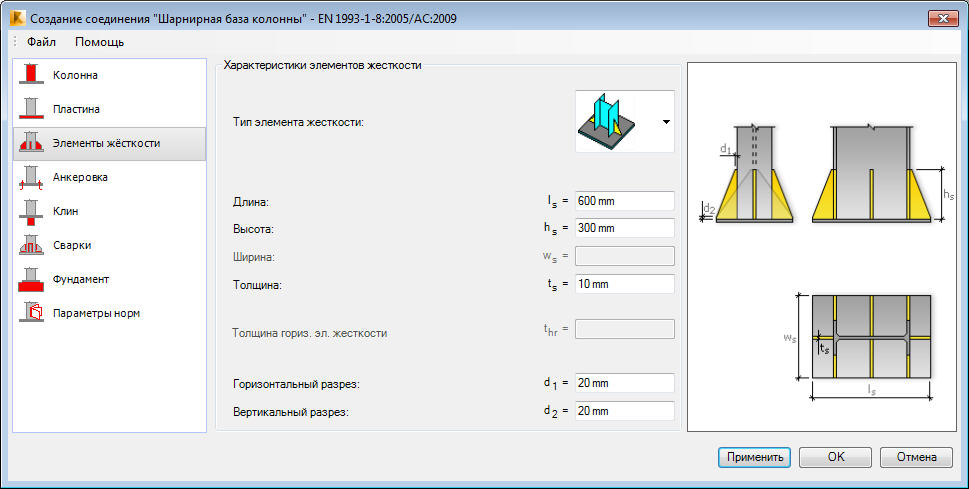

Закладку Элементы жесткости используют для того, чтобы определять основные геометрические характеристики:элементов жесткости в основании колонны. Закладка Элементы жесткости становится доступной после выбора на закладке Колонна опции Простое придание жесткости или С помощью трапецеидальной пластины.
Для того, чтобы задать способ усиления плиты основания колонны, выбирают соответствующую иконку из списка Тип элемента жесткости.
Для длины и ширины элемента жесткости используют упрощенный метод; для него необходимо определить расстояние между концами трапецеидальной плиты или между концами коллинеарно расположенных треугольных элементов жесткости:
- длина - длина трапецеидальной плиты или треугольных элементов жесткости, которые лежат в плоскости, параллельной горизонтальному краю плиты основания;
- высота – высота элементов жесткости;
- толщина – толщина элементов жесткости;
- толщина t p - толщина горизонтального ребра жесткости;
- ширина – длина треугольных элементов жесткости, которые лежат в плоскости, перпендикулярной горизонтальному краю плиты основания; не рекомендуется создавать элементы, проекция которых находится вне контура плиты основания.
- разрез (d1,d2): дополнительные размеры элемента жесткости (на основании чертежа на этой закладке).
