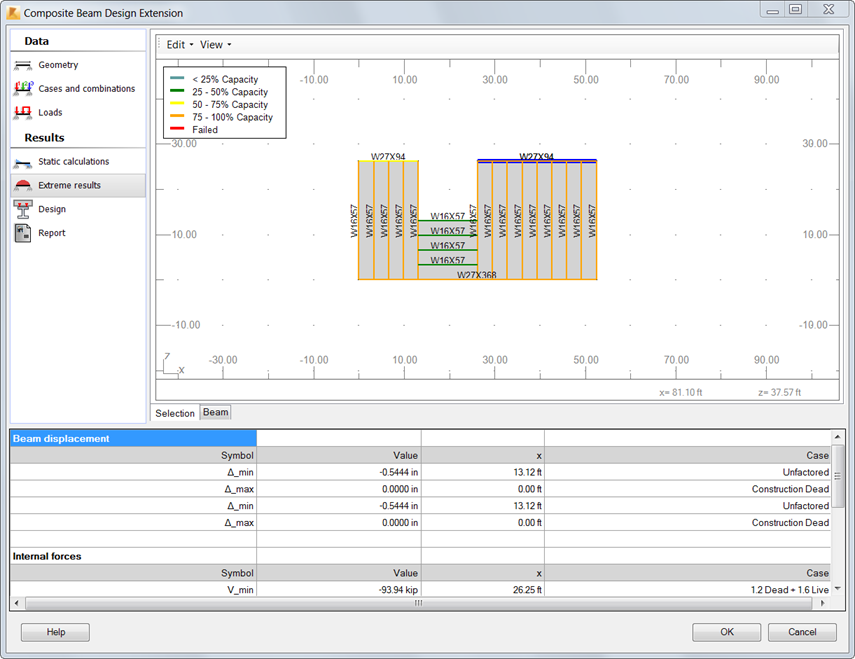

Вкладка Extreme Results

На этой вкладке можно просмотреть следующие предельные значения:

• перемещение;
• внутренние усилия;
• реакции.

Это значения для балки, выбранной в окне просмотра.

Для каждого предельного результата отображаются следующие данные.

• Максимальное и минимальное значения
• Вариант нагружения или сочетание нагрузок
• Смещение балки: координата х, указывающая место смещения балки
• Внутренние усилия: координата х, указывающая место действия внутренних сил
• Реакции: код узла, где возникает минимальное/максимальное значение

Правило знаков (положительное направление сил и моментов)
