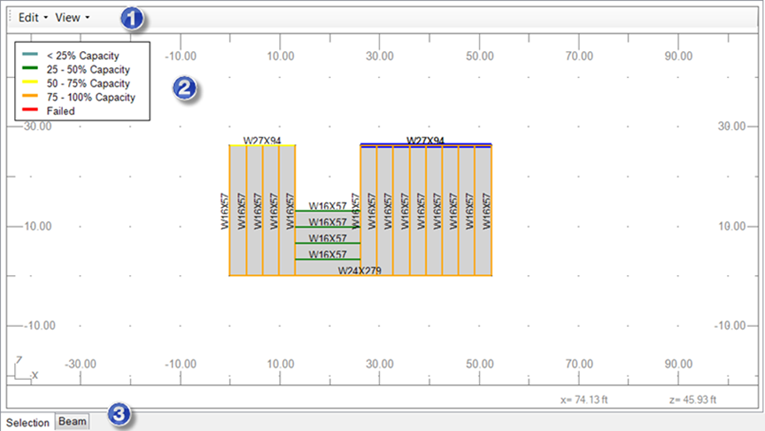

В окне графического просмотра отображаются анализируемые конструкции, балки, эпюры, пояснительные записки — в зависимости от выбранных вкладки и параметров.
Окно графического просмотра доступно на каждой вкладке диалогового окна Composite Beam Design Extension.
- 1. Меню
-
Edit
- Composite settings: к этим параметрам относятся параметры проектирования, материалов балок и плит, упоров, прогибов и выгиба. Эти значения можно настраивать.
- Characteristic point: этот параметр используется для выбора характерных точек балки, выбранной в окне графического просмотра, и для просмотра результатов по этим точкам.
- Delete: этот параметр используется для удаления выбранной характерной точки непосредственно в окне просмотра.
Прим.: Для вкладки Static Calculations в меню Edit также представлены следующие параметры.View
- Settings: эта команда вызывает диалоговое окно View settings, где можно выбрать элементы, которые будут отображаться в окне графического просмотра.
- Zoom All: отображение модели полностью.
- Zoom In Rectangle: масштабирование до вида выбранной области.
- Scale: масштабирование объектов на виде конструкции.
File
- Export to Microsoft Word: отправка пояснительной записки в документ Microsoft Word®.
- Export to Microsoft Excel: отправка пояснительной записки в документ Microsoft Excel®.
- Save As: сохранение пояснительной записки в формате MHT или HTML.
- Print: вывод пояснительной записки на печать.
Для доступа к меню File выберите вкладку Report, а затем в окне графического просмотра перейдите на вкладку Report.
- 2. Условные обозначения коэффициентов
-
Здесь представлены процентные диапазоны коэффициентов и соответствующие цветные обозначения. В окне графического просмотра балки обозначаются цветами. Каждый цвет соответствует диапазону в процентах, в который включается коэффициент несущей способности балки.
- 3. Вкладки
-
- Selection: эта вкладка доступна на всех вкладках приложения. Здесь отображается анализируемая конструкция.
- Beam: здесь отображается балка, выбранная в окне графического просмотра, а также эпюры сдвига, момента и смещения.
- Displacement, Moment и Shear:
для доступа к этим трем вкладкам перейдите на вкладку Static calculations и выберите результаты для отображения: Displacement (смещение), M (момент) и V (усилие сдвига).
- Report: отображение пояснительной записки с результатами проектирования.
Для доступа к пояснительной записке, перейдите на вкладку Report и выберите Report в нижней части окна графического просмотра.

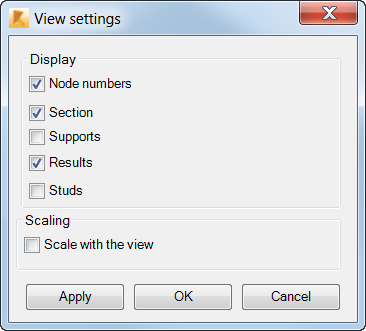

- View Settings
-
Для доступа к параметрам просмотра выберите View
Settings.
- Node numbers — номера узлов
- Section — сечение
- Supports — опоры
- Results — результаты
- Studs — упоры
Здесь можно выбрать объекты для отображения в окне графического просмотра.
Выберите Scale with the view для масштабирования эпюр при увеличении или уменьшении вида модели.
Параметр Scale with the view отключен
Параметр Scale with the view включен
