Местная система координат стержня — это вращающаяся вправо Декартова система со следующей ориентацией осей:

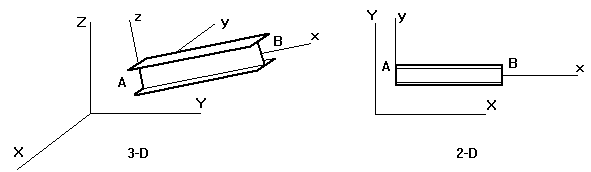

- Местная ось х — это всегда продольная ось элемента, направление которой определяется от начальной до конечной точки. Начало координат системы расположено в начальном узле стержня. (Рисунок ниже)
A — начальный узел, B — конечный узел стержня;
- Местные оси y и z лежат в плоскости сечения стержня и упорядочены в соответствии с вращением вправо. По стандарту эти оси представляют: y — ось большего момента инерции стержня, z — ось меньшего момента инерции стержня (в зависимости от сечения стержня). При создании стержней также применяют следующие правила:
- при создании вертикального стержня местная ось x стержня вертикальна, а направление местной оси y параллельно глобальной оси Y;
- при создании невертикального стержня плоскость, образованная местными осями x и z стержня, вертикальна, а местная ось z направлена вверх (по направлению глобальной оси Z).
Поперечное сечение профиля с местной системой, т. е. с осями y и z, можно повернуть вокруг оси x элемента стержня, задав угол ГАММА.
