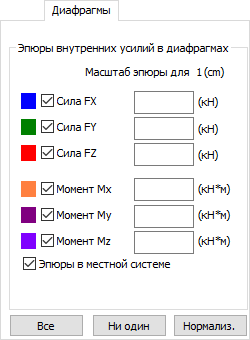

При переходе на вкладку "NQM" диалоговое окно Эпюры для диафрагм выглядит так.
Диафрагмы в модели здания создают группы стен (панели). Для определения диафрагм следует использовать опцию Геометрия > Дополнительные атрибуты > Диафрагма.
Группировка стен в диафрагма не влияет на жесткость и результаты для здания, в то время как ее наличие влияет на расчет центра сдвига (жесткости) для этажа. Сечение диафрагмы рассматривается как единое целое. Центр изгиба для диафрагмы рассчитывается на основе теории тонкостенных элементов.
Дополнительные результаты для диафрагм можно получить в форме приведенных сил и моментов вдоль вертикальной оси силы тяжести в сечении диафрагмы.
В этом диалоговом окне отображаются значения, для которых будут представлены схемы для диафрагм.
- Сила Fx
- Сила Fy
- Сила Fz
- Момент MX
- Момент MY
- Момент Mz
Для каждого из значений выше, могут быть выбраны соответствующий цвет и масштаб.
Описание направления осей X, Y, Z для графика сил и моментов в глобальной системе координат.
Диаграммы представлены вдоль вертикальной оси, проходя через центры тяжести сечения диафрагмы на каждом этаже. Для каждого этажа делается два разреза: над кромкой нижнего этажа и под кромкой верхнего этажа. Каждый разрез делается в центре тяжести поверхностных элементов, как показано в области чертежа.
Если этажи не определены, учитывается высота всей конструкции (таким образом для всей конструкции будет иметься два разреза).
Приведенные силы определяются для каждого разреза в центре гравитации и разреза диафрагмы. Только силы панели, принадлежащей данной поверхности диафрагмы будут учитывать для определения приведенных сил и моментов. Если конструкция содержит несколько диафрагм, приведенные силы рассчитываются для каждой диафрагмы по отдельности.
Результаты для приведенных сил также доступны в таблице Результаты > Диафрагмы.
Выберите эпюры в локальной системе, чтобы просмотреть результаты по локальной оси вместо глобальной.
Кроме того, можно визуализировать локальную систему координат для диафрагм на чертеже. Нажмите «Вид» > «Отображение» и выберите локальную систему диафрагм в классическом шаблоне.
Ниже расположены следующие кнопки:
- Все – выводятся эпюры всех величин;
- Нет — скрытие всех эпюр.
- Нормализовать – эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
