Пользовательский интерфейс

Подробные сведения о вкладках, окне графического просмотра и таблицах параметров и результатов.

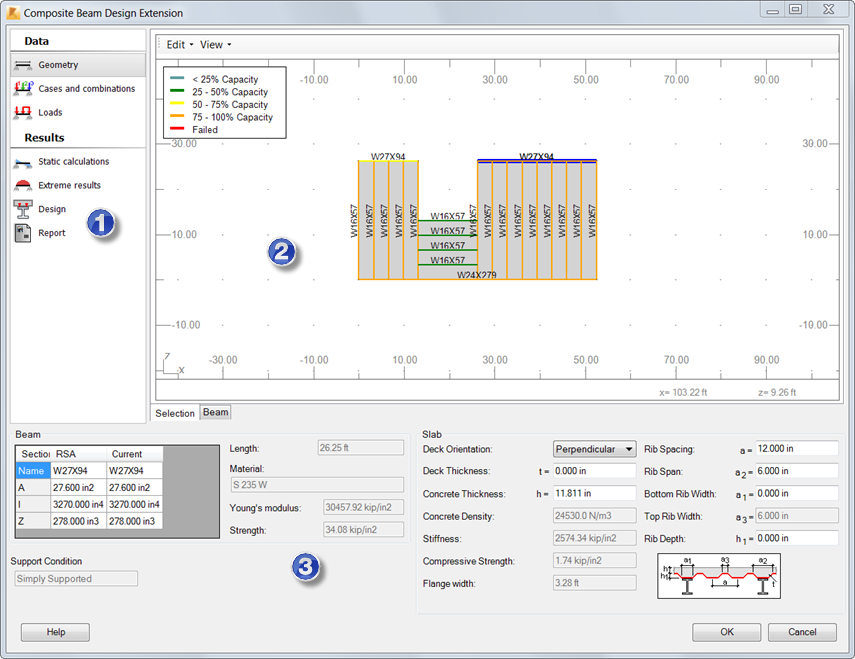

Composite Beam Design Extension содержит следующие элементы.

1. Вкладки

Вкладки разделены на две группы.

Область Data

Здесь можно просмотреть данные и задать параметры геометрии модели, нагрузок и сочетаний нагрузок.

• Geometry.
• Cases and combinations.
• Loads. Эта вкладка доступна, если для расчета внутренних усилий выбран метод Internal Engine.

Область Results

Здесь можно просмотреть результаты статических расчетов, полученные из модели Robot, запустить проектирование и открыть пояснительную записку.

• Static calculations
• Extreme Results
• Design
• Report

2. Окно графического просмотра

В зависимости от выбранных вкладки и параметров здесь отображается анализируемая конструкция, отдельная балка или эпюры результатов.

3. Таблицы параметров и результатов

Содержание таблиц зависит от выбранной вкладки. С помощью таблиц можно просматривать и настраивать параметры и результаты, связанные с балкой, которая выбрана в окне графического просмотра. Здесь также можно выбрать результаты для отображения на эпюрах или задать параметры отчета.
