Часть 11. Добавление размеров

В этом упражнении выполняется добавление размеров в модель здания с целью определения размера проекции главного здания.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_11_dimensions.rvt

Сначала скачайте файл GSG_11_dimensions.rvt. Скачайте этот файл ZIP (если ранее не скачивали файлы упражнений для учебных пособий).

Цели

• Определение ширины здания.
• При определении размеров наружных стен используйте параметр «Пересекающиеся сетки» с параллельным размером для автоматического включения пересечений сетки.
• Использование параметра "Проемы" с параллельным размером для автоматического включения оконных проемов в наружную стену.

Посмотреть видеоролик

Добавление размеров

1. Откройте проект GSG_11_dimensions.rvt.
2. Убедитесь, что открыт план этажа «01 — Этаж магазина».
3. Выберите вкладку "Аннотации"панель "Размеры" ("Параллельные").
4. На панели параметров выберите "Поверхность стены", а для параметра "Выбрать" выберите "Отдельные объекты".

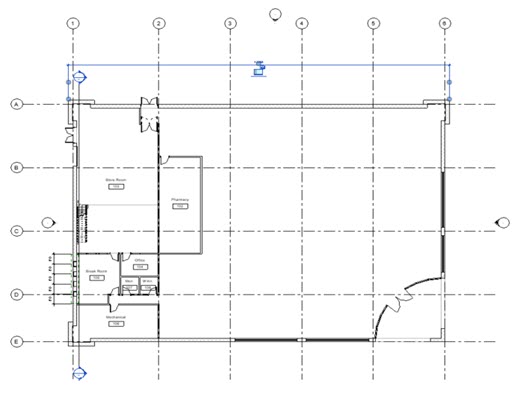

5. Установка ширины здания:
   • щелкните наружную поверхность западной стены;
   • щелкните внешнюю грань восточной стены;
   • переместите указатель над зданием и щелкните, чтобы установить размер.

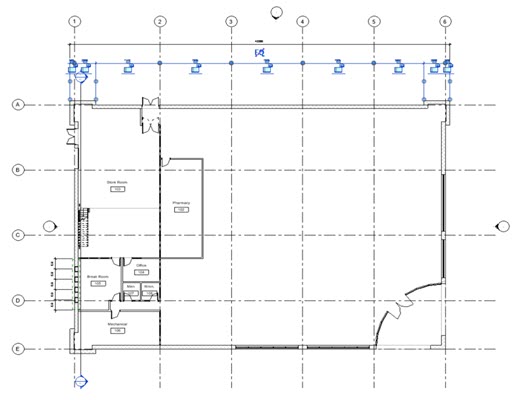

Определение размеров сетки

1. На панели параметров выполните следующее:
   • Выберите вкладку "Аннотации"панель "Размеры" ("Параллельные").
   • Для элемента "Выбрать" из раскрывающегося списка выберите "Стены полностью".
   • Нажмите кнопку "Параметры".
   • В диалоговом окне «Параметры автонанесения размеров» выберите «Пересекающиеся сетки» и нажмите «ОК».
2. Задайте размеры оконных проемов и пересечений для южной стены:
   • выберите смещенную внутрь северную наружную стену;
   • щелкните восточную и западную стены;
   • переместите указатель над зданием и щелкните, чтобы установить размер.

3. Нажмите "Изменить".

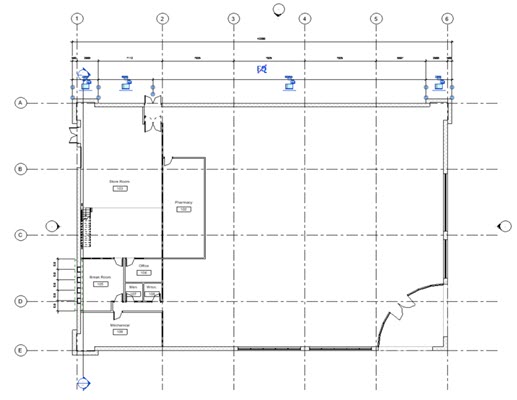

Определение размеров проемов

1. На панели параметров выполните следующее:
   • Выберите вкладку "Аннотации"панель "Размеры" ("Параллельные").
   • Для элемента "Выбрать" из раскрывающегося списка выберите "Стены полностью".
   • Нажмите кнопку "Параметры".
   • В диалоговом окне "Параметры автонанесения размеров" выберите "Проемы" и нажмите "ОК".
2. Установка размеров оконных проемов и пересечений для южной стены:
   • выберите смещенную внутрь северную наружную стену;
   • щелкните восточную и западную стены;
   • переместите указатель над зданием и щелкните, чтобы установить размер.

3. Нажмите "Изменить".
