Часть 6. Размещение дверей

В этом упражнении мы загрузим типы дверей в проект, а затем добавим в модель наружные и внутренние двери.

Категория Новые пользователи Требуемое время 10 мин. Используемые учебные файлы GSG_06_place_doors.rvt, M_Door-Exterior-Double.rfa, M_Door-Overhead-Sectional.rfa, M_Door-Passage-Double-Flush-Dbl_Acting.rfa, M_Door-Passage-Single-Flush.rfa

Сначала скачайте следующие файлы учебного пособия: GSG_06_place_doors.rvt, M_Door-Exterior-Double.rvt, M_Door-Overhead-Sectional, M_Door-Passage-Double-Flush-Dbl_Acting и M_Door-Passage-Single-Flush. Скачайте этот файл ZIP (если ранее не скачивали файлы упражнений для учебных пособий).

Цели

• Загрузка семейств дверей.
• Использование списка "Выбор типа" для изменения типов дверей.
• Размещение дверей в модели.

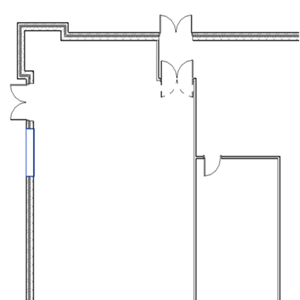

• Использование клавиши пробела для изменения направления открывания двери перед ее размещением.
• Использование ручек разворота для изменения ориентации двери после ее размещения.

Посмотреть видеоролик

Загрузка семейств

1. Откройте проект GSG_06_place_doors.rvt.
2. Выберите вкладку "Вставка"панель "Загрузка из библиотеки" ("Загрузить семейство").
3. В диалоговом окне "Загрузить семейство" перейдите к папке, в которой сохранены файлы семейств для упражнения.
4. Удерживая нажатой клавишу Ctrl, выберите следующие файлы, и нажмите кнопку "Открыть".
   • GSG_06_M_Door-Exterior-Double.rfa
   • GSG_06_M_Door-Overhead-Sectional.rfa
   • GSG_06_M_Door-Passage-Double-Flush-Dbl_Acting.rfa
   • GSG_06_M_Door-Passage-Single-Flush.rfa

Размещение дверей

1. В узле «Планы этажей» Диспетчера проекта дважды щелкните элемент «01 — Этаж магазина».
2. Выберите вкладку "Архитектура"панель "Строительство" ("Дверь").
3. Убедитесь, что в списке «Выбор типа» выбран элемент «M_Дверь-Маятниковая-Двойная-Щитовая-Двусторонняя».

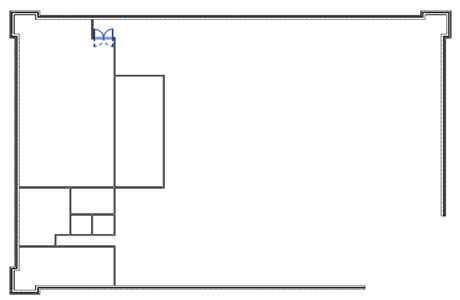

4. Щелчком мыши разместите дверь на входе в складское помещение, как показано на изображении.

5. В списке «Выбор типа» выберите элемент «M_Дверь-Наружная-Двойная 1800 x 2000».

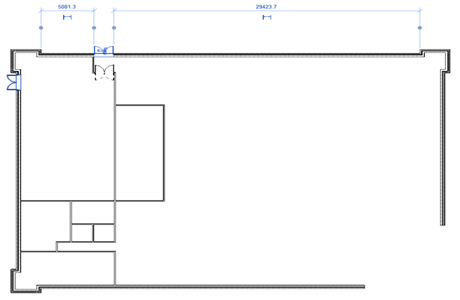

6. Щелкните для размещения дверей на нижележащих наружных стенах, как показано на изображении.

7. В списке «Выбор типа» выберите элемент «M_Дверь-Маятниковая-Одинарная-Щитовая 900 x 200».

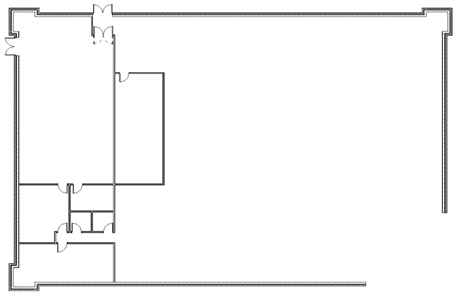

8. Разместите другие двери, как показано на изображении.

   Прим.: Для изменения направления открывания или стороны навески при размещении двери нажмите клавишу пробела. Для изменения направления после размещения двери нажмите ручки разворота.
9. В списке «Выбор типа» выберите элемент «M_Дверь-Подъемная-Сборная» и разместите ее на западной стене складского помещения.
