Просмотр образцов формы крыши в Revit.
Файл содержит примеры следующих форм крыши, а также образец здания с комбинацией типов кровли:
- шатровая крыша
- двускатная крыша
- односкатная крыша
- базовая плоская крыша
- измененная плоская крыша с направлением уклона
- измененная плоская крыша с редактированием формы
- цилиндрический свод
Загрузка файла образца
- Щелкните имя файла roof_sample_file.rvt.
- Откройте файл в Revit.
- Для работы с крышей в примере проекта выберите ее в области рисования и щелкните «Редактирование границы», чтобы отобразить эскиз крыши.
Прим.: В случае крыши с отредактированной формой, инструменты редактирования формы будут отображены на контекстной вкладке ленты.

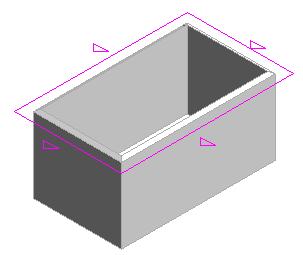

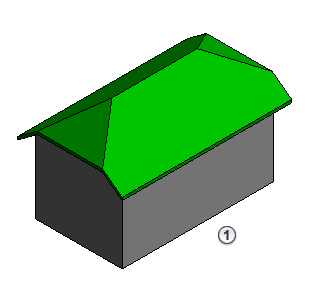

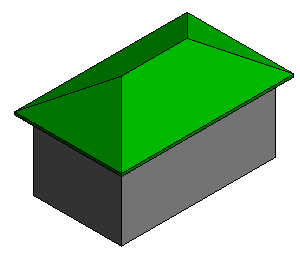

Шатровая крыша
Все кромки на эскизе определяют уклон.
|
|

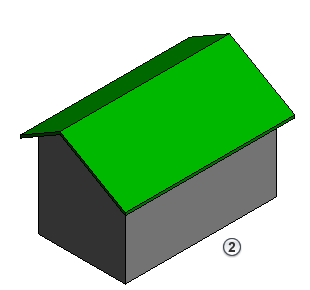

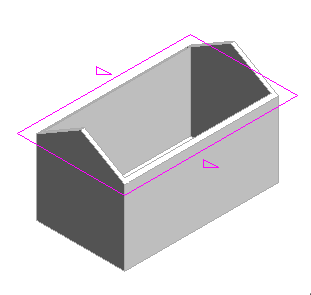

Двускатная крыша
2 кромки на эскизе определяют уклон. Стены присоединяются к крыше в соответствии с ее торцами.
|
|

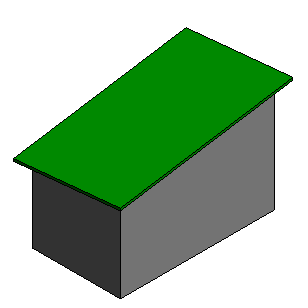

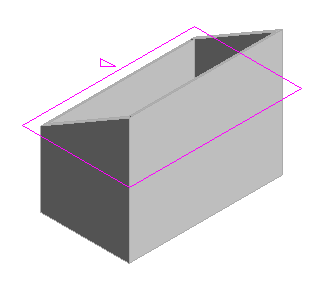

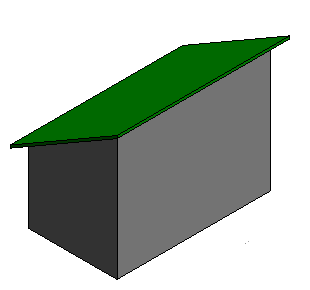

Односкатная крыша
1 кромка на эскизе определяет уклон. Все стены присоединяются к крыше.
|
|

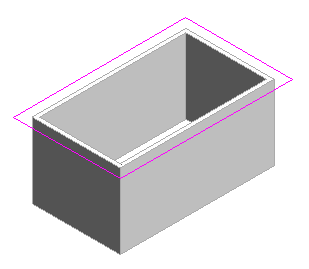

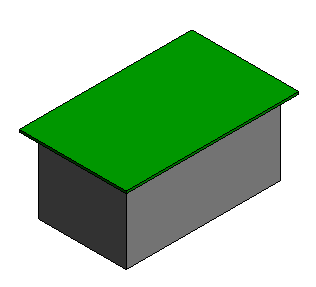

Плоская крыша
Ни одна кромка не определяет уклон. Крыши без определяющих уклон кромок можно изменить с помощью инструментов редактирования формы. Инструменты редактирования формы доступны при выборе элементов крыши в области рисования.
|
|

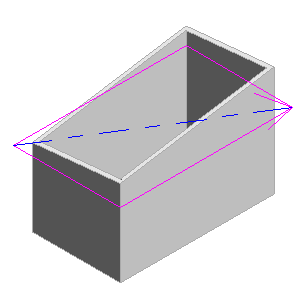

Направление уклона
Для создания уклона крыши используйте стрелку направления уклона. Стрелка направления уклона не обязательно должна проходить по всей кромке крыши и может быть использована только на отдельной ее части. В этом примере стрелка направления уклона определяет уклон крыши из одного угла в другой.
|
|
Крыша с отредактированной формой
Редактирование формы позволяет располагать точки и ребра независимо друг от друга. В этом примере точка добавлена в центр крыши, а затем перемещена ниже для создания пологой области крыши.
|
|

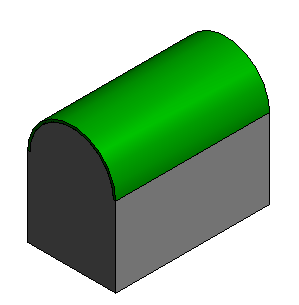

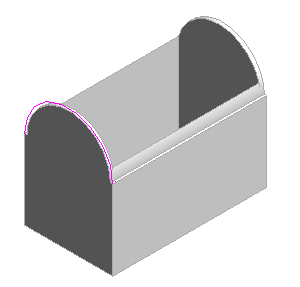

Цилиндрический свод
«Крыша выдавливанием» необходима для выдавливания на основе формы эскизного ребра. В этом примере в качестве эскизного ребра для создания цилиндрического свода используется дуга. Стены присоединяются к элементу крыши. Для редактирования эскиза крыши выберите ее и используйте инструмент «Редактировать контур» на контекстной вкладке.
|
|
Изменения в эскизах крыши

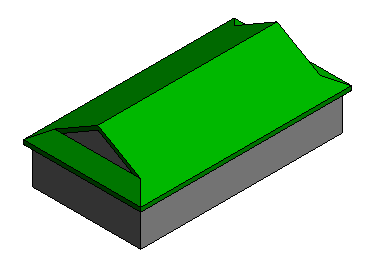

Изменение свойств эскизных линий, используемых в элементах крыши, влияет на геометрию. Уклон каждой кромки крыши можно задать по отдельности. Используйте свойство «Смещение от базовой линии крыши» для создания «вальмовой крыши» или задайте альтернативные значения высоты свесов с каждой стороны крыши.
|
|

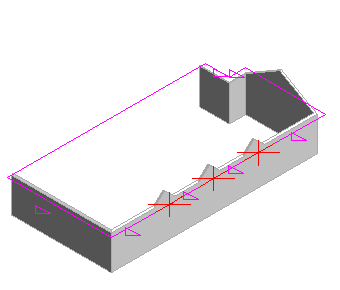

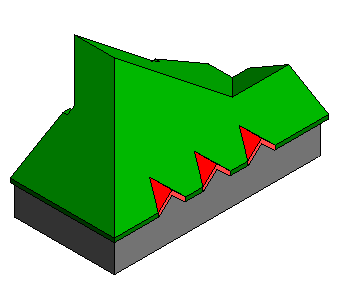

С помощью стрелок уклона, используемых на сегментах и образующих кромку крыши, можно создать слуховое окно вдоль кромки крыши.
|
|

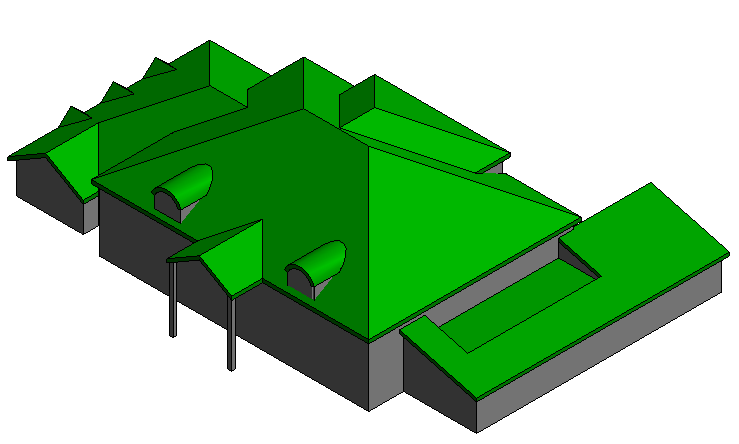

Комбинированная крыша
В модели-образце используется сочетание элементов крыши для создания общей крыши. Можно выбирать и редактировать каждый элемент по отдельности.
- Инструмент «Присоединить крышу» используется для объединения различных элементов крыши и слуховых окон.
- Инструмент «Проем под слуховое окно» использовался для вырезания отверстий в основной крыше для слуховых окон.
- Стрелки направления уклона использовались совместно с кромкой крыши для создания слуховых окон с общей линией карниза.
- В случае крупных слуховых окон, кромка крыши обрезается вместе с локальным полым элементом.
- «Голландская двускатная крыша» состоит из 2-х элементов крыши. Создать первый элемент, из которого состоит нижняя часть крыши, можно используя свойства «Уровень среза» и «Смещение среза». Второй элемент создается и размещается на уровне среза первого элемента крыши. После размещения эти 2 элемента крыши соединяются друг с другом.
