Присоединение компонента к воздуховодной системе

Инструмент «Присоединить к — воздуховод/трубопровод» позволяет автоматически добавить в проект компонент и создать трубопровод между новым компонентом и существующей системой.

1. Откройте вид в плане, на котором требуется добавить компонент, и разместите новый компонент.
2. Выделите новый компонент и выберите вкладку «Изменить | Оборудование»панель «Компоновка» раскрывающийся список «Присоединить к» (Воздуховод/трубопровод).

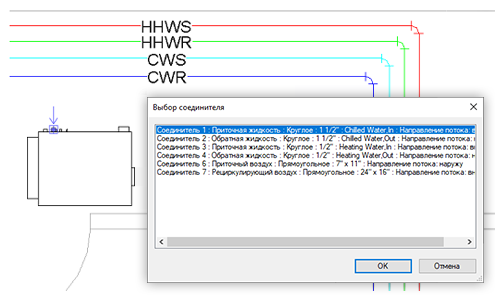

3. Если новый компонент не удается присоединить к более чем одной системе, откроется диалоговое окно «Выбор соединителя». Каждый соединитель трубопровода отображается вместе с номером индекса, классификацией систем, формой, размером, описанием и направлением потока. В описании соединителя можно указать тип системы, который должен быть назначен соединителю. Стрелка показывает местоположение и направление выбранного соединителя.


4. В диалоговом окне «Выбор соединителя» выберите систему, в которой необходимо выполнить соединение, и нажмите кнопку «ОК».

   Курсор отображается в виде знака «плюс».


5. Выберите трубу, к которой требуется присоединить новый компонент.

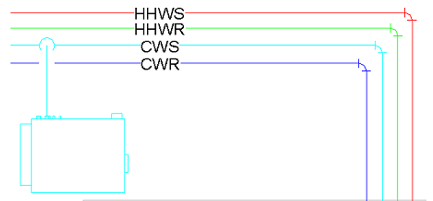

   Новый компонент добавляется в систему.


6. Повторите операцию с другими соединителями.
