Добавление провода

С помощью этого инструмента можно вручную создать кабельную сеть между электрическими компонентами проекта.

Добавление участков кабельной сети между устройствами не образует цепь и не указывает их размеры. См. разделы Создание цепей и Размеры проводов.

1. В Диспетчере проекта разверните категорию "Виды (все)""Планы этажей" и дважды щелкните вид, на котором требуется создать участок провода.
2. Выберите вкладку "Системы"панель "Электротехника"раскрывающийся список "Провод" и укажите стиль провода.
3. В списке "Выбор типа" выберите тип провода.

   Типы проводов, доступные в списке "Выбор типа", задаются в диалоговом окне "Настройки электротехнических систем".

4. Убедитесь в том, что на ленте установлен флажок "Марки при размещении", обеспечивающий автоматическое нанесение марки провода.
5. Наведите курсор на первый из соединяемых компонентов.

   При наведении курсора на электрические компоненты на них появляются символы привязки. Кабельная сеть должна соединяться с символом привязки соединителя.


6. Щелчком мыши укажите начало участка провода.

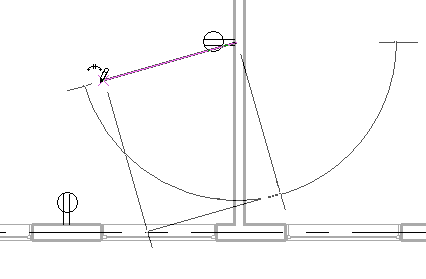

7. Переместите курсор в точку посередине между соединяемыми компонентами и щелчком мыши укажите среднюю точку.

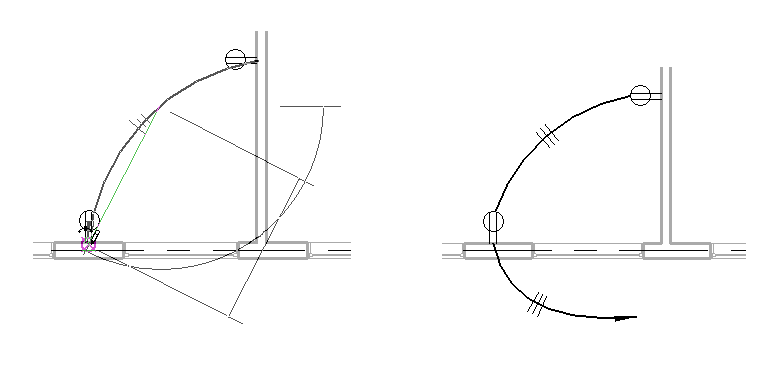

8. Наведите курсор на следующий компонент и щелкните символ привязки, чтобы указать конец участка кабельной сети, как показано ниже, или щелкните в пустом месте области чертежа, чтобы создать участок ввода.

9. Нажмите кнопку "Изменить", чтобы освободить инструмент.

   Стиль засечек на участке кабельной сети задается в диалоговом окне Кабельная сеть.
