Перемещение точки съемки

Если на начальном этапе определены координаты для точки съемки, позже можно при необходимости изменить их и переместить точку съемки.

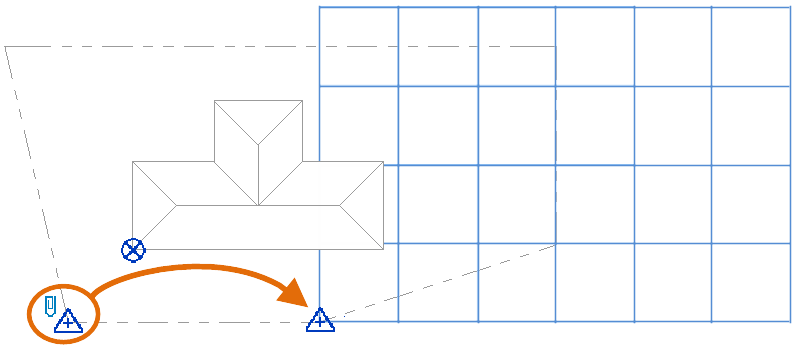

Синяя сетка на рисунке обозначает систему координат съемки. Точка съемки определяет известное географическое положение в системе координат съемки. Синяя сетка показана на рисунке для наглядности. Она не отображается на видах.

Перед тем, как переместить точку съемки , определите, в каком состоянии следует ее перемещать — в отсеченном или неотсеченном:

Прим.: Чтобы переместить целую модель относительно точки съемки, можно использовать инструмент «Переместить начало координат» или переместить базовую точку проекта в отсеченном состоянии.

Перемещение точки съемки

  1. Выберите точку съемки на виде генплана или на другом виде, на котором она отображается.
  2. Щелкните значок подрезки, чтобы состояние точки съемки изменилось на отсеченное или неотсеченное — в зависимости от того, каким образом требуется переместить точку съемки.

    Подробности приведены в следующих разделах.

  3. Перетащите точку съемки в нужное положение.

    Если точка съемки не отсечена, можно использовать палитру свойств или поля «Точка съемки» в области рисования, чтобы ввести значения для параметров С/Ю (северное положение), В/З (восточное положение) и Отметка.

  4. Если точка съемки не отсечена, переведите ее в отсеченное состояние.
  5. Необязательная операция. Чтобы избежать случайного перемещения точки съемки, закрепите ее на определенном месте, выбрав вкладку «Изменение»панель «Изменение» («Закрепить»).

    При прикреплении точки съемки становятся недоступными инструменты «Повернуть истинный север», «Получить координаты» и «Указать координаты».

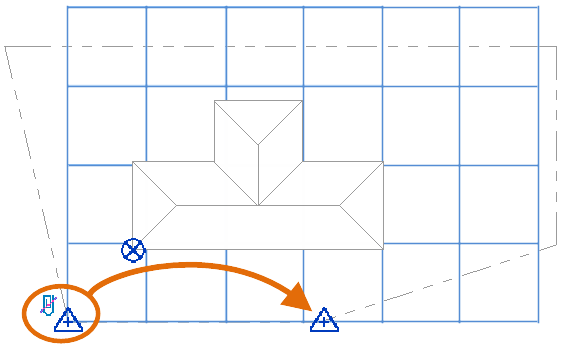

Перемещение системы координат съемки относительно модели

При выполнении этой операции система координат съемки перемещается относительно модели. На основе новых координат точки съемки сдвигается вся система координат съемки, и изменяется ее расположение относительно системы координат проекта.

Для этого переместите точку съемки в отсеченном состоянии.

Базовая точка проекта сохраняет свое положение относительно модели, и координаты обновляются в соответствии с изменением расстояния между базовой точкой проекта и точкой съемки.

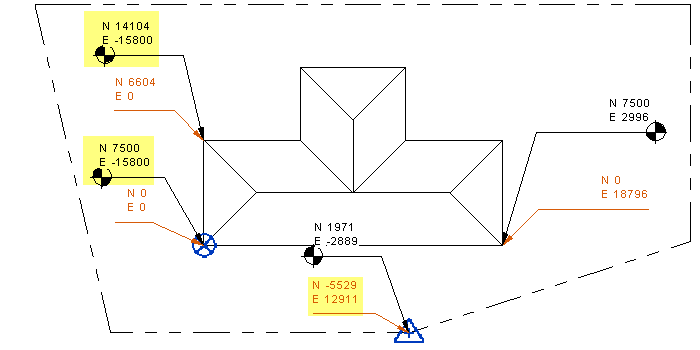

На следующем рисунке черная точка соответствует координатам точки съемки, оранжевая — координатам базовой точки проекта. При перемещении точки съемки в отсеченном состоянии, изменяются только координаты, выделенные желтым цветом.

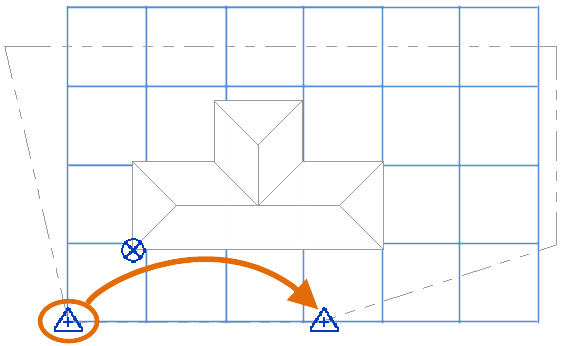

Перемещение точки съемки в системе координат съемки

При выполнении этой операции точка съемки переопределяется и обозначает другую опорную точку в системе координат съемки.

Чтобы достичь этого, переведите точку съемки в отсеченное состояние и переместите ее.

Координаты точки съемки в модели изменяются в соответствии с ее новым местоположением и новым расстоянием до базовой точки проекта. Однако координаты элементов модели и базовой точки проекта не изменяются. Кроме того, система координат не перемещается относительно системы координат проекта.

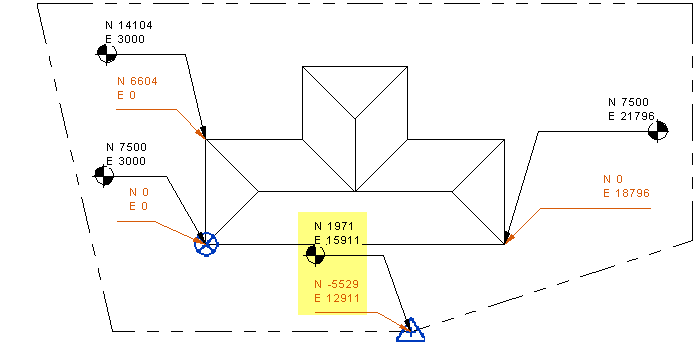

На следующем рисунке черная точка соответствует координатам точки съемки, оранжевая — координатам базовой точки проекта. При перемещении точки съемки в неотсеченном состоянии, изменяются только координаты, выделенные желтым цветом.
